Questões sobre Máquinas Elétricas

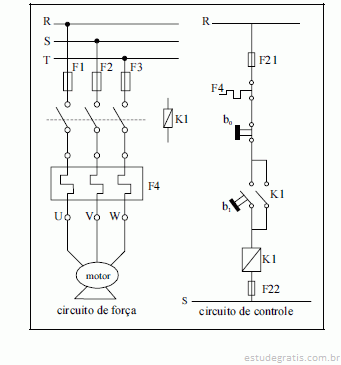

As figuras acima ilustram os circuitos de força e de controle para acionamento de um motor de indução trifásico. Julgue os itens que se seguem, que se referem aos componentes desses circuitos e ao funcionamento do motor.

Ao ser pressionada e solta, a botoeira b1, inicialmente, energiza o dispositivo F4, no circuito de força, fazendo que o motor parta. Somente alguns segundos depois, após o circuito de força ser energizado, o contato normalmente aberto K1, no circuito de controle, é, então, energizado.

As figuras acima ilustram os circuitos de força e de controle para acionamento de um motor de indução trifásico. Julgue os itens que se seguem, que se referem aos componentes desses circuitos e ao funcionamento do motor.

Se o motor estiver em funcionamento, ele poderá ser desligado manualmente, bastando, para isso, pressionar-se a botoeira b₀.

Considerando que um transformador de dois enrolamentos seja submetido a testes para detecção e correção de problemas em seus enrolamentos, julgue os itens a seguir.

Considere que um teste realizado consista na aplicação de tensão CA nominal ao enrolamento primário do transformador com uma carga ligada ao secundário e que, nesse teste, a corrente medida no secundário seja nula. Nessa situação, é correto afirmar que o enrolamento primário está em curto-circuito.

Considerando que um transformador de dois enrolamentos seja submetido a testes para detecção e correção de problemas em seus enrolamentos, julgue os itens a seguir.

Se, com um ohmímetro conectado ao enrolamento secundário, sem carga, foi medida a resistência desse enrolamento e o medidor indicou resistência infinita, nessa situação, o enrolamento secundário possivelmente está aberto.

Um motor de indução trifásico de 5 cv, 380 V, 60 Hz, 8 pólos, escorregamento de 5%, rendimento de 85% e fator de potência 0,7 absorve a plena carga uma corrente de, em ampère, aproximadamente:
