Questões sobre Instalacao Elétrica

#Questão 413116 - Engenharia Elétrica, Instalacao Elétrica, CESPE / CEBRASPE, 2014, DPF, Engenheiro Eletricista (Classe A, Padrão I)

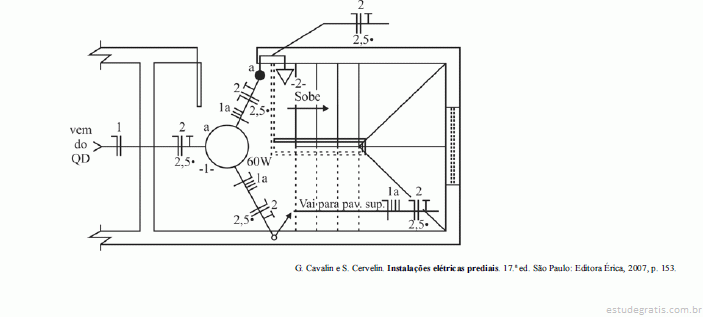

A figura acima ilustra a planta baixa de uma instalação elétrica predial em baixa tensão, em que é destacada a parte do pavimento térreo de um prédio que tem um pavimento superior. Considerando essas informações, julgue os itens que se seguem.

No circuito, existe apenas um único tipo de tomada — tomada baixa —, que pertence ao circuito 2. Os condutores fase e neutro que conectam essa tomada possuem seção de 2,5 mm2, são dispostos em eletroduto exclusivo para ela e têm parte embutida no piso.

C) Certo

E) Errado

#Questão 413118 - Engenharia Elétrica, Instalacao Elétrica, CESPE / CEBRASPE, 2014, DPF, Engenheiro Eletricista (Classe A, Padrão I)

A figura acima ilustra a planta baixa de uma instalação elétrica predial em baixa tensão, em que é destacada a parte do pavimento térreo de um prédio que tem um pavimento superior. Considerando essas informações, julgue os itens que se seguem.

Na instalação em questão, são identificados três circuitos, sendo dois referentes ao pavimento térreo, ilustrado na planta, e outro referente ao pavimento superior, não detalhado na planta apresentada.

C) Certo

E) Errado

#Questão 413144 - Engenharia Elétrica, Instalacao Elétrica, FUNRIO, 2014, IFB/BA, Engenheiro Eletricista

A norma NR10 - SEGURANÇA EM INSTALAÇÕES E SERVIÇOS EM ELETRICIDADE descreve os itens mínimos de segurança que devem constar no memorial descritivo de um projeto elétrico. Tomando como referência a mencionada norma, considere os seguintes enunciados sobre os itens mínimos de segurança que devem constar no memorial descritivo:

I- especificação das características relativas à proteção contra choques elétricos, queimaduras e outros riscos adicionais;

II- indicação de posição dos dispositivos de manobra dos circuitos elétricos: (Azul–“D”, desligado e Vermelho -“L”, ligado);

III- descrição do sistema de identificação de circuitos elétricos e equipamentos, incluindo dispositivos de manobra, de controle, de proteção, de intertravamento, dos condutores e os próprios equipamentos e estruturas, definindo como tais indicações devem ser aplicadas fisicamente nos componentes das instalações; e

IV- recomendações de restrições e advertências quanto ao acesso de pessoas aos componentes das instalações.

Dos enunciados acima, pode-se afirmar que:

A) I, II, III e IV estão corretas.

B) II e IV estão corretas.

C) II, III e IV estão corretas.

D) I, III e IV estão corretas.

E) I, II e IV estão corretas.

#Questão 413152 - Engenharia Elétrica, Instalacao Elétrica, FUNRIO, 2014, IFB/BA, Engenheiro Eletricista

A norma brasileira NBR 5410 estabelece condições específicas para a previsão de carga, aplicáveis a locais utilizados como residências. Segundo o que prescreve a NBR 5410, uma cozinha residencial com 6 m de comprimento e 2 m de largura terá potência mínima de iluminação e potência mínima de tomadas, respectivamente, iguais a:

A) 180 VA e 600 VA.

B) 220 VA e 600 VA.

C) 280 VA e 2.000 VA.

D) 220 VA e 2.000 VA.

E) 240 VA e 1.800 VA.

#Questão 413355 - Engenharia Elétrica, Instalacao Elétrica, CESPE / CEBRASPE, 2014, Suframa/AM, Engenheiro
