Questões sobre Instalacao Elétrica

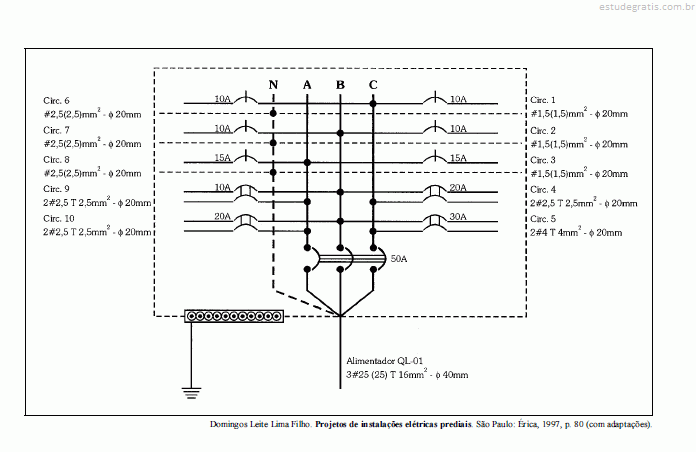

A figura acima mostra o diagrama de um quadro elétrico de determinada instalação elétrica já executada e em funcionamento. Com relação a esse quadro, julgue os itens abaixo.

Considerando que o dimensionamento dos condutores-fase mostrados está correto, todos os condutores-neutro e condutores de proteção mostrados estão dimensionados adequadamente, de acordo com a NBR 5410.

A figura acima mostra o diagrama de um quadro elétrico de determinada instalação elétrica já executada e em funcionamento. Com relação a esse quadro, julgue os itens abaixo.

O dimensionamento do disjuntor geral foi feito de forma incorreta, pois, no caso, a corrente nominal desse disjuntor deveria ser a soma das correntes nominais de todos os disjuntores dos circuitos terminais, uma vez que existem disjuntores mono e bipolares no quadro trifásico.

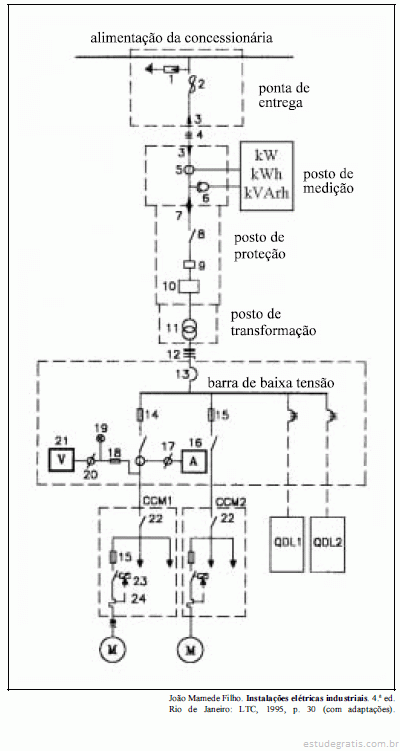

Com base na figura acima, que mostra um esquema de uma instalação elétrica, julgue os itens a seguir.

O esquema não pode ser considerado um diagrama unifilar, pois apresenta informações muito específicas, como a existência de transformadores para instrumentos, relés térmicos e instrumentos de medição.

Com base na figura acima, que mostra um esquema de uma instalação elétrica, julgue os itens a seguir.

O elemento “2” do esquema representa uma chave-fusível instalada em um ramal trifásico.

Com base na figura acima, que mostra um esquema de uma instalação elétrica, julgue os itens a seguir.

No posto de medição, são medidas, pelo menos, as seguintes grandezas: potência ativa, energia ativa e energia reativa.
