Questões sobre Instalacao Elétrica

Tem-se uma instalação elétrica trifásica com condutor neutro na configuração estrela, sendo a tensão entre cada fase e o neutro igual a 220 V. Nesse caso, a tensão de linha vale

Em uma instalação elétrica residencial alimentada em baixa tensão, a NBR-5410/2004 Instalações Elétricas de Baixa Tensão define a obrigatoriedade da instalação do dispositivo diferencial residual de 30mA ou inferior nas tomadas de uso geral de determinadas dependências. Qual das descritas abaixo não tem a obrigatoriedade de aplicação deste tipo de proteção?

Considere as instalações elétricas seguintes:

I. Duas lâmpadas iguais de 220 V/100 W ligadas em paralelo em uma tomada de 220 V.

II. Duas lâmpadas iguais de 220 V/200 W ligadas em série em uma tomada de 220 V.

III. Duas lâmpadas iguais de 110 V/200 W ligadas em paralelo em uma tomada de 220 V.

IV. Duas lâmpadas iguais de 110 V/100 W ligadas em série em uma tomada de 220

V. Considere também as seguintes condições de operação:

1 = lâmpadas operando com subtensão.

2 = lâmpadas operando com sobretensão.

3 = lâmpadas operando em conformidade com as suas especificações.

Relacione corretamente as instalações com as condições de operação das lâmpadas:

A)

B)

C)

D)

E)

Instruções: Utilize o texto e as figuras abaixo para responder às questões de números 49 e 50.

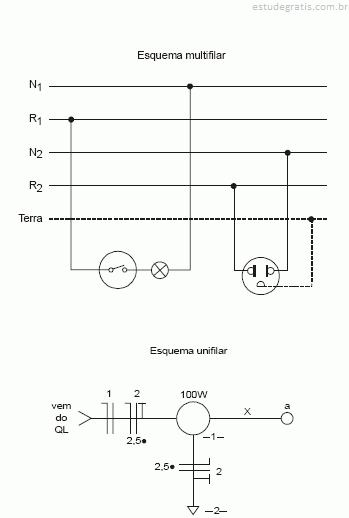

"As figuras abaixo representam uma parte de uma instalação elétrica residencial por meio dos esquemas multifilar e unifilar. Os condutores do eletroduto X do esquema unifilar foram omitidos propositalmente."

A alternativa que completa o diagrama unifilar com os condutores do eletroduto X é

A)

B)

C)

D)

E)

Instruções: Utilize o texto e as figuras abaixo para responder às questões de números 49 e 50.

"As figuras abaixo representam uma parte de uma instalação elétrica residencial por meio dos esquemas multifilar e unifilar. Os condutores do eletroduto X do esquema unifilar foram omitidos propositalmente."

No esquema unifilar, a indicação 2,5• significa
