Questões sobre Iluminação Elétrica

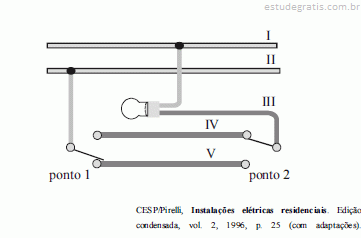

A figura acima representa o circuito físico de comando de uma lâmpada em uma instalação elétrica, evidenciando o esquema de ligação dos condutores. A lâmpada pode ser comandada de dois pontos distintos, conforme ilustrado na figura. Considerando que esse circuito esteja adequadamente montado, julgue os itens a seguir.

De acordo com a conexão dos interruptores, indicadas na figura, a lâmpada encontra-se desligada.

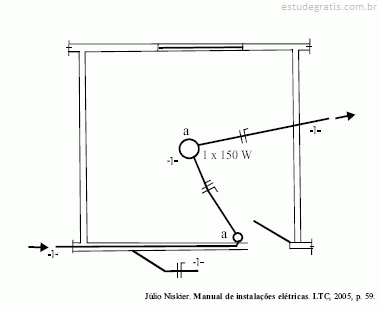

A planta elétrica apresentada na figura a seguir é parte de uma planta maior, que mostra os detalhes de um circuito de iluminação em uma residência.

Com base nessa figura e nas informações relativas a ela, julgue os itens que se seguem.

Com o avanço tecnológico, principalmente de novos componentes eletrônicos, surgiram sistemas de iluminação com controle eletrônico, proporcionando benefícios relativos ao consumo de energia e maior eficiência luminosa, medida em lumens por watt. Acerca desse assunto, julgue os seguintes itens.

Comparando-se duas lâmpadas de tipos diferentes, é correto confirmar que a lâmpada com maior potência elétrica é aquela que, necessariamente, apresenta maior eficiência luminosa.

Com o avanço tecnológico, principalmente de novos componentes eletrônicos, surgiram sistemas de iluminação com controle eletrônico, proporcionando benefícios relativos ao consumo de energia e maior eficiência luminosa, medida em lumens por watt. Acerca desse assunto, julgue os seguintes itens.

Lâmpadas com controle eletrônico são caracterizadas por baixo fator de potência quando comparadas a lâmpadas incandescentes.

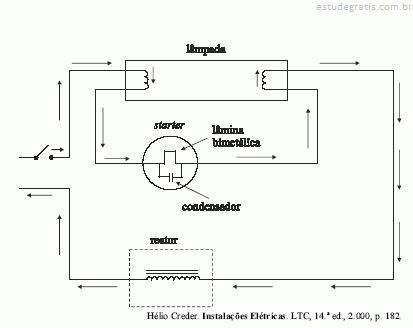

A figura acima mostra o esquema de ligação para o funcionamento de uma lâmpada fluorescente. A respeito do esquema mostrado, da lâmpada fluorescente e dos dispositivos indicados no esquema, julgue os itens subseqüentes.

Uma lâmpada fluorescente de 40 W produz iluminamento aproximadamente equivalente ao de uma lâmpada incandescente de 60 W.
