Questões sobre Iluminação Elétrica

Uma pessoa, em cuja casa a voltagem é 110 V, queria comprar uma lâmpada de 60 W. Na casa de eletricidade, o balconista lhe vendeu uma lâmpada na qual estava escrito: 60 W, 220V. Ao acender a lâmpada em sua casa, a pessoa verificaria que a potência dissipada na lâmpada seria (suponha constante a resistência do filamento) de

A importância dada ao uso racional da energia elétrica, inclui a conservação de energia em sistemas de refrigeração. Considerando o enfoque voltado para a conservação de energia elétrica, julgue os itens seguintes.

Um tipo adequado de iluminação contribui para o processo de conservação de energia em um ambiente refrigerado.

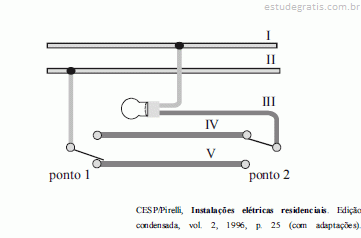

A figura acima representa o circuito físico de comando de uma lâmpada em uma instalação elétrica, evidenciando o esquema de ligação dos condutores. A lâmpada pode ser comandada de dois pontos distintos, conforme ilustrado na figura. Considerando que esse circuito esteja adequadamente montado, julgue os itens a seguir.

Os condutores indicados por III, IV e V são denominados de retorno.

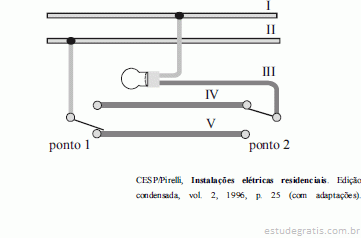

A figura acima representa o circuito físico de comando de uma lâmpada em uma instalação elétrica, evidenciando o esquema de ligação dos condutores. A lâmpada pode ser comandada de dois pontos distintos, conforme ilustrado na figura. Considerando que esse circuito esteja adequadamente montado, julgue os itens a seguir.

Os condutores fase e neutro no circuito são representados por I e II, respectivamente.

A figura acima representa o circuito físico de comando de uma lâmpada em uma instalação elétrica, evidenciando o esquema de ligação dos condutores. A lâmpada pode ser comandada de dois pontos distintos, conforme ilustrado na figura. Considerando que esse circuito esteja adequadamente montado, julgue os itens a seguir.

Como a lâmpada é comandada a partir de dois pontos, ambos os interruptores no circuito são do tipo simples.
