Questões sobre Iluminação Elétrica

A respeito da contribuição da iluminação artificial, do calor proveniente das lâmpadas instaladas em um ambiente e do cálculo de carga térmica instantânea, assinale a opção correta.

Deseja-se iluminar um ambiente retangular de 12 m de comprimento e 4 m de largura com iluminância mínima de 500 lux usando luminárias de duas lâmpadas fluorescentes com 2.700 lúmens cada. Considerando um fator de utilização igual a 0,56 e um fator de depreciação igual 0,80, utilizando o método dos lúmens, qual é o número mínimo de luminárias?

O proprietário de uma indústria solicitou a realização de um retrofit em todos os circuitos da instalação elétrica da indústria, visando com isso economizar energia. Além disso, a iluminação do pátio externo, que tem lâmpadas comandadas manualmente, deverá ter comando automático implementado com o uso de relés fotoelétricos.

Acerca dessa situação hipotética e dos fundamentos de projeto de instalações elétricas, julgue os itens subsequentes.

Caso as lâmpadas do pátio da indústria sejam de vapor de mercúrio, elas precisarão ser trocadas por lâmpadas incandescentes ou fluorescentes, uma vez que relés fotoelétricos não são adequados para comandar lâmpadas de vapor de mercúrio.

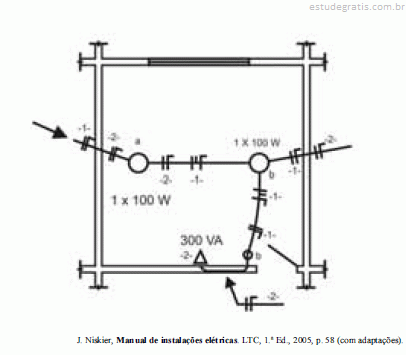

Considerando a figura acima, que mostra parte da versão preliminar de uma planta elétrica predial, na qual se identificam algumas representações incorretas ou incompletas que precisam ser corrigidas ou completadas na versão final da planta, julgue os itens de 138 a 141.

De acordo com a parte mostrada da planta, o circuito 1, no ambiente representado, serve apenas para alimentar os pontos de luz no teto; contudo, há a indicação que esse circuito passa para outro ambiente, onde pode estar sendo utilizado para outros fins.

Considerando a figura acima, que mostra parte da versão preliminar de uma planta elétrica predial, na qual se identificam algumas representações incorretas ou incompletas que precisam ser corrigidas ou completadas na versão final da planta, julgue os itens de 138 a 141.

No trecho de eletroduto entre um dos pontos de luz no teto e o interruptor falta a indicação de que o circuito 2 também passa por esse eletroduto para chegar até a tomada.
