Questões sobre Eletrônica Digital

#Questão 418635 - Engenharia Elétrica, Eletrônica Digital, NCE, 2007, ELETROBRÁS, Engenheiro

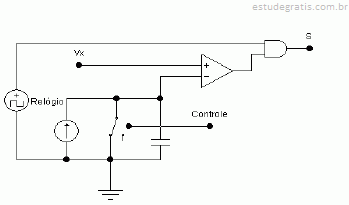

O diagrama funcional abaixo representa uma parte de um Conversor Analógico Digital. A saída S é acoplada a um contador e o contador a um conversor BCD/Sete segmentos. Os circuitos são comandados por uma Lógica de Controle.

Essa parte se refere a um Conversor A/D do tipo:

A)

Rampa Dupla;

B)

Flash;

C)

Rampa Simples;

D)

Comparações Sucessivas;

E)

Realimentado.

#Questão 418636 - Engenharia Elétrica, Eletrônica Digital, NCE, 2007, ELETROBRÁS, Engenheiro

Em uma função lógica F as variáveis lógicas são A, B e C. A', B' e C' são os complementos dessas variáveis.
A função
F = A'B'C' + A'B'C A'B C A'B C' A B'C' A B,

pode ser simplificada para:

A)

F= A B'C;

B)

F= A'+ B C';

C)

F= A + B' C;

D)

F= A + B + C;

E)

F= A' B'C'.

#Questão 418653 - Engenharia Elétrica, Eletrônica Digital, FCC, 2007, PBGÁS/PB, Engenheiro

O circuito integrado 74LS373 é um latch de oito bits e sua tabela de funções está abaixo representada.

Nessa tabela, as oito entradas e as oito saídas estão representadas, respectivamente, por D e Q. A condição Z que aparece na última linha da tabela representa saídas

A) open-colector.

B) tri-state.

C) Schmitt-trigger.

D) totem pole.

E) low power Schottky.

#Questão 418670 - Engenharia Elétrica, Eletrônica Digital, CESPE / CEBRASPE, 2007, Petrobras, Engenheiro / Engenharia de Equipamentos

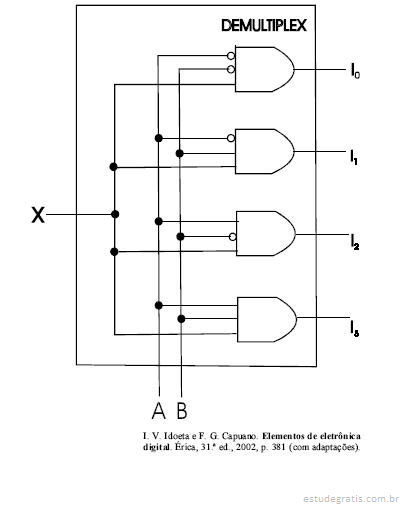

O circuito lógico mostrado na figura acima ilustra a aplicação de um demultiplexador. Nesse circuito, o sinal de entrada, X, aparece em uma e somente uma das quatro portas de saída (I ₀ , I ₁ , I ₂ e I ₃ ), de acordo com o controle efetuado por meio das variáveis lógicas A e B. Considerando essas informações, julgue o próximo item.

Para a situação em que A e B assumem, respectivamente, os níveis lógicos um e zero, o sinal X aparecerá na saída I ₃ .

C) Certo

E) Errado

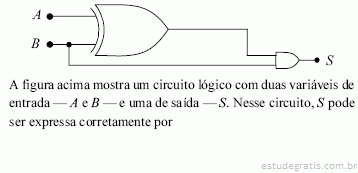

#Questão 418601 - Engenharia Elétrica, Eletrônica Digital, CESPE / CEBRASPE, 2006, TSE, Analista Judiciário
