Questões sobre Eletrônica Digital

#Questão 418584 - Engenharia Elétrica, Eletrônica Digital, FCC, 2007, MPU, Analista

A memória de um controlador lógico-programável utiliza palavras com 2 bytes. As posições de memória M01 e M02 possuem, respectivamente, os conteúdos A038 e 94FB em hexadecimal. Após a operação bit a bit: (M01) OU (M02), com o resultado movimentado para a memória M03, o conteúdo dessa última, em hexadecimal é

A)

A30F.

B)

B4FB.

C)

C5BA.

D)

D6AE.

E)

E7D0.

#Questão 418582 - Engenharia Elétrica, Eletrônica Digital, FCC, 2007, MPU, Analista

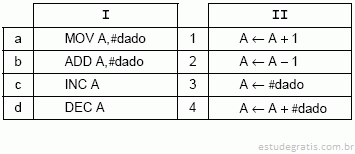

A coluna I apresenta os mnemônicos usados por um microcontrolador da família 8051 de algumas instruções que envolvem o acumulador (registrador A) e a coluna II apresenta, de forma simbólica, a operação realizada por essas instruções, mas fora de ordem.

Associe corretamente as colunas I e II.

A)

(a-4); (b-3); (c-1); (d-2).

B)

(a-3); (b-4); (c-2); (d-1).

C)

(a-3); (b-4); (c-1); (d-2).

D)

(a-2); (b-4); (c-3); (d-1).

E)

(a-1); (b-2); (c-3); (d-4).

#Questão 418616 - Engenharia Elétrica, Eletrônica Digital, FCC, 2007, TRF 2ª, Analista Judiciário

A figura abaixo apresenta em linguagem ladder, trecho de um programa de um controlador lógico-programável.

Nesse caso, pode-se afirmar que

A) para habilitar "E", é necessário "D" desabilitado.

B) "C" é condição necessária para habilitar "A".

C) "A" e "B" são habilitados ao mesmo tempo.

D) se "F" for habilitado, desabilita "E".

E) a habilitação de "F" é incondicional.

#Questão 418617 - Engenharia Elétrica, Eletrônica Digital, FCC, 2007, TRF 4ª, Analista Judiciário

#Questão 418618 - Engenharia Elétrica, Eletrônica Digital, FCC, 2007, TRF 4ª, Analista Judiciário

Na tabela abaixo, a coluna I apresenta um pequeno programa executado por um microcontrolador da família 8051 e a coluna II representa as ações realizadas por cada instrução.

Ao final da última instrução, o conteúdo do acumulador A vale

A) A4H

B) CCH

C) 58H

D) 3A

E) 9EH
