Questões sobre Eletrônica Digital

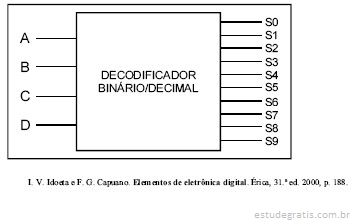

Considere a estrutura de um decodificador binário/decimal como mostrado na figura acima. Suponha que a entrada é definida a partir de bits do código BCD 8421 e as saídas são os respectivos bits do código decimal 9876543210.

A partir dessas informações, julgue os itens a seguir.

O código BCD 8421 não possui números codificados em bits que sejam maiores que 9.

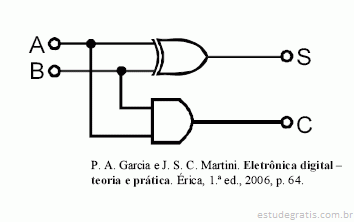

Com relação ao circuito lógico mostrado na figura acima, julgue os itens a seguir.

O circuito serve para implementar a subtração de dois números binários A e B, onde C armazena o resultado e S o sinal do número resultante.

Com relação a portas lógicas, julgue os itens de 74 a 77.

As figuras abaixo apresentam símbolo que representa a porta E (AND) e a sua tabela verdade corresponde.

Com relação a portas lógicas, julgue os itens de 74 a 77.

Nas figuras abaixo, apresentam-se um símbolo que representa uma porta OU (OR) e a sua tabela verdade correspondente.

Com relação a tecnologias para fabricação de circuitos integrados digitais, julgue os itens subseqüentes.

Na elaboração de portas lógicas do tipo CMOS, são utilizados transistores de efeito de campo do tipo NMOS e do tipo PMOS.
