Questões sobre Eletrônica Digital

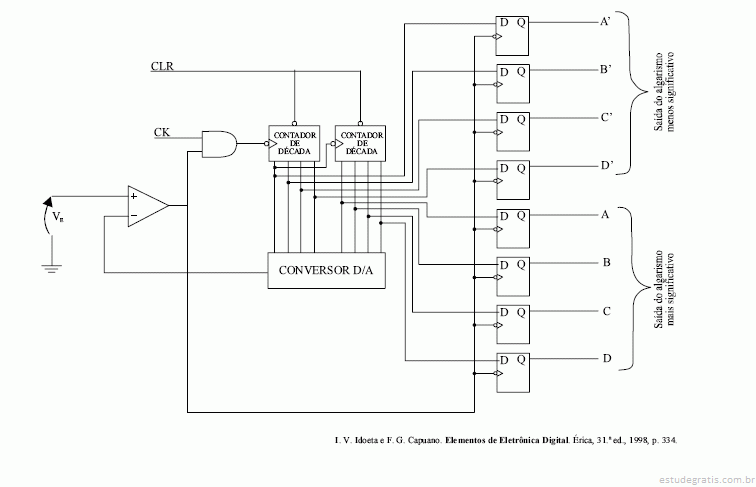

Considerando o circuito esquematizado na figura acima, que efetua conversão análogo-digital, no qual a tensão de entrada V E varia de 0 a 9,9 V, julgue os itens subseqüentes.

Se, na saída do contador, o algarismo mais significativo for representado pelo número binário 0111 e o menos significativo, por 0100, a entrada analógica V E correspondente será igual a 4,7 V.

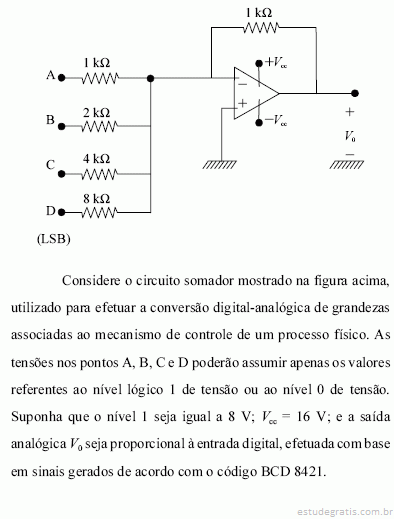

Considerando essas informações, julgue o item seguinte.

Para uma entrada digital em código BCD 8421 igual a 1001, a tensão V₀ de saída será igual a -9 V.

Considerando a expressão lógica  em que A e B são variáveis lógicas booleanas, julgue o próximo item.

A expressão simplificada de X pode ser implementada com uma única porta NOU (não-OU).

Um CLP opera com dados de 8 bits. Considere os conteúdos dos endereços M01 = B5H e M02 = 8DH. Então, após a operação bit a bit (M03 ← M01 AND M02), o resultado no endereço M03 será

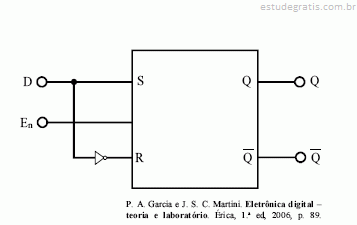

Com referência à figura acima, que mostra o esquema de um flip-flop D, julgue os itens a seguir.

Se a variável D, na entrada, assumir o estado igual a 1, então S assumirá o estado 1 e R assumirá zero.
