Questões sobre Eletrônica Digital

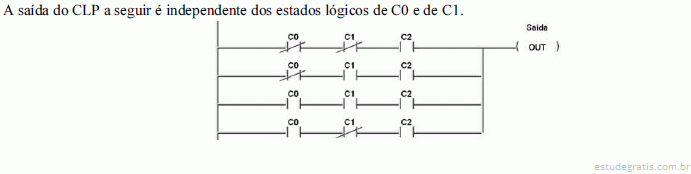

O CLP é um computador dedicado ao controle e à automação de sistemas. Para programá-lo, o diagrama ladder (diagrama de relés) é muito utilizado. Acerca desse assunto, julgue os itens seguintes.

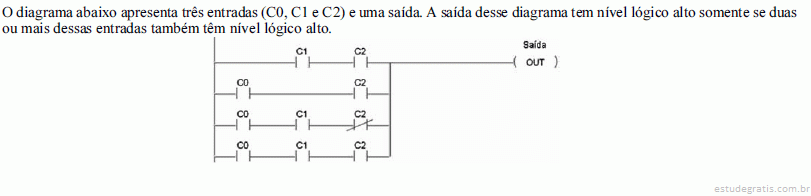

O CLP é um computador dedicado ao controle e à automação de sistemas. Para programá-lo, o diagrama ladder (diagrama de relés) é muito utilizado. Acerca desse assunto, julgue os itens seguintes.

O CLP é um computador dedicado ao controle e à automação de sistemas. Para programá-lo, o diagrama ladder (diagrama de relés) é muito utilizado. Acerca desse assunto, julgue os itens seguintes.

Um CLP possui somente circuitos combinacionais.

As plantas de automação industrial possuem um grande número de CLPs e IHMs operando em locais separados. Esses dispositivos podem ser integrados e ligados em redes, podendo evitar prejuízos ao processo produtivo. Para essas finalidades, é necessário que haja comunicação coordenada entre os diversos componentes. A respeito desse tema, julgue os itens a seguir.

A coordenação de comunicação envolvendo CLP é feita por meio dos chamados protocolos de comunicação, os quais são processos de hardware que cooperam para produzir serviços em uma dada camada.

Um sinal de comunicação, para chegar ao receptor, percorre determinado trajeto, entre os vários possíveis. As rotas podem ser simuladas por meio de um circuito com chaves de dois estados, como mostra a figura seguinte. A comunicação por uma chave somente é possível quando esta se encontra na posição fechada.

Considerando que o estado de cada chave é variável lógica, a função lógica que indica o estado do sistema de transmissão relativo a todas as opções de trajetos, o qual permitirá, ou não, a comunicação entre emissor e receptor, é representada por
