Questões sobre Eletrônica Digital

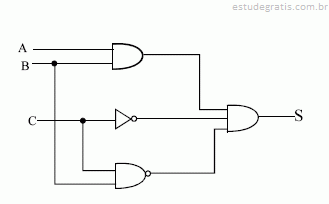

Considerando que o acionamento de determinado mecanismo dependa do valor lógico assumido pela variável S no circuito lógico acima ilustrado; que o sinal de saída, por sua vez, dependa de três entradas lógicas A, B e C, conforme mostrado nesse circuito lógico; e que o mecanismo seja acionado sempre que S estiver no nível 1 e desligado quando a variável estiver em zero, é correto afirmar que o mecanismo será acionado somente quando as variáveis de entrada A, B e C assumirem, respectivamente, os valores

Independentemente do tipo de memória utilizada, o mapa de memórias de um controlador lógico programável (CLP) pode ser definido com base em áreas específicas, sendo essas caracterizadas de acordo com a finalidade esperada. A respeito desse assunto, julgue os próximos itens.

Existe um tipo de memória na qual fica armazenado o sistema operacional responsável pelas operações que são realizadas no CLP. O usuário tem acesso para modificação do conteúdo dessa área, mediante uso de senha, a qual normalmente fica em poder do administrador da planta para a qual o CLP foi instalado.

Independentemente do tipo de memória utilizada, o mapa de memórias de um controlador lógico programável (CLP) pode ser definido com base em áreas específicas, sendo essas caracterizadas de acordo com a finalidade esperada. A respeito desse assunto, julgue os próximos itens.

Em um CLP, as memórias para armazenamento de dados são do tipo ROM, as quais permitem o armazenamento de valores relativos ao processamento de instruções utilizadas pelo programa do usuário.

Julgue os itens subsequentes, com relação aos sistemas de numeração digital.

No código BCD, cada dígito do número decimal é representado por um número binário de quatro bits. Assim, o número 137 em decimal é igual a 000100111111 em BCD.

A respeito de contadores e registradores, julgue os itens seguintes.

O flip-flop, durante o período que a entrada clock for igual a zero, armazena apenas um bit (saída Q). Para guardar informação de mais de um bit, pode-se utilizar um sistema denominado registrador de deslocamento.
