Questões sobre Eletrônica Digital

Um microcontrolador tem memória de programa de 8 bits de dados e 13 bits de endereço. Portanto, trata-se de uma memória com capacidade de, em kbytes,

A expressão lógica  encontra-se simplificada em

A)

B)

C)

D)

E)

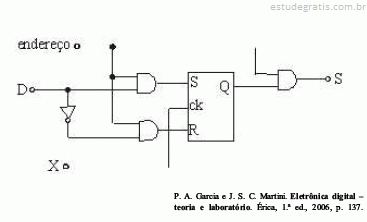

Considerando a figura acima, que mostra o diagrama lógico de uma célula de memória RAM construída a partir de flip-flop, julgue os itens subsequentes.

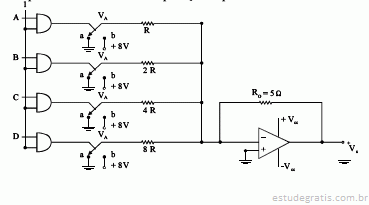

No conversor digital-analógico com chave seletora mostrado na figura abaixo, A, B, C e D são variáveis lógicas do código BCD 8421 e o amplificador operacional funciona na região linear. Quando a saída de uma porta lógica passar do nível zero para 1, a respectiva chave muda da posição a para b.

Considerando essas informações e que as variáveis ABCD, juntas nessa sequência, assumem o valor digital 0110, e que R₀ = R, é correto afirmar que a tensão V s na saída do conversor, em volts, é igual

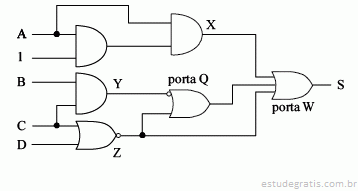

Considerando o circuito lógico acima ilustrado, julgue os itens que se seguem.

I A variável X é igual a A.

II A variável Y não é igual à variável Z.

III A variável de saída S é independente da variável de entrada B.

IV A retirada da entrada Z para a porta lógica W não altera a variável de saída S.

A quantidade de itens certos é igual a
