#Questão 413968 - Engenharia Elétrica, Eletrônica Digital, FUNRIO, 2012, Centro Nacional de Tecnologia Eletrônica Avançada S.A. - CEITEC, Analista Administrativo

Um flip-flop JK com J = 1 e K =1 recebe na entrada um relógio de 150 kHz. A saída Q é igual a

A) 1 (nível lógico alto constante).

B) uma onda quadrada de 75 kHz.

C) 0 (nível lógico baixo constante).

D) uma onda quadrada de 150 kHz.

E) uma onda quadrada de 300 kHz.

#Questão 413970 - Engenharia Elétrica, Eletrônica Digital, FUNRIO, 2012, Centro Nacional de Tecnologia Eletrônica Avançada S.A. - CEITEC, Analista Administrativo

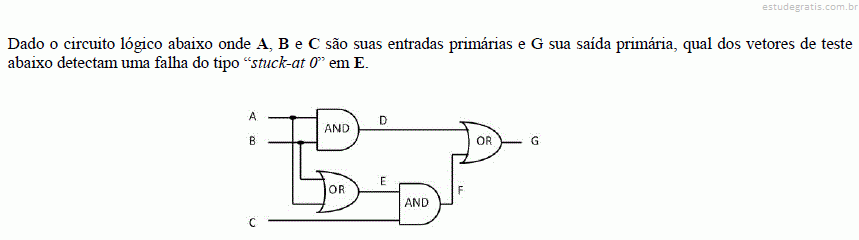

#Questão 413971 - Engenharia Elétrica, Eletrônica Digital, FUNRIO, 2012, Centro Nacional de Tecnologia Eletrônica Avançada S.A. - CEITEC, Analista Administrativo

No que concerne à porta lógica AND, pode-se afirmar que:

A) Uma porta AND tem necessariamente duas entradas e uma saída.

B) Uma porta AND tem necessariamente duas ou mais entradas e duas saídas.

C) Uma porta AND de duas entradas tem oito possibilidades de entrada.

D) Se uma entrada de uma porta AND de duas entradas está em nível lógico alto, a saída indicará o nível lógico alto.

E) Se uma entrada de uma porta AND de duas entradas está em nível lógico alto, a saída indicará o nível lógico da outra entrada.

#Questão 413983 - Engenharia Elétrica, Eletrônica Digital, FUNRIO, 2012, Centro Nacional de Tecnologia Eletrônica Avançada S.A. - CEITEC, Analista Administrativo

#Questão 413978 - Engenharia Elétrica, Eletrônica Digital, FUNRIO, 2012, Centro Nacional de Tecnologia Eletrônica Avançada S.A. - CEITEC, Analista Administrativo

No contexto de geração de vetores de teste para um dado sistema afirma-se o que segue.

I. A geração dos vetores de teste é independente do tipo falha, basta conhecer a função lógica que relaciona as entradas e saídas primárias do sistema.

II. Considerando um sistema digital combinacional, se todos os vetores de testes que detectam uma falha F1 também detectam a F2, pois ambas possuem a mesma função lógica de falha. Diz-se então que elas são falhas equivalentes.

III. Um circuito lógico implementa sua função lógica de forma correta sob o ponto de vista estático. Mas, em algum ponto do mesmo, pode ocorrer atraso excessivo de propagação do sinal ou lentidão na transição. A captura deste tipo de falha somente pode ser feita através de um teste “at speed” observando diretamente o sinal em questão em um osciloscópio.

A) Apenas I e II são verdadeiras.

B) Apenas II e III são verdadeiras.

C) Apenas I e III são verdadeiras.

D) Apenas a II é verdadeira.

E) Apenas a III é verdadeira.
