Questões sobre Eletrônica Analógica

Acerca das propriedades e características de materiais, componentes e equipamentos elétricos, julgue os itens seguintes.

Quando um amperímetro é conectado, equivocadamente, em paralelo com um trecho de circuito, é inevitável a ocorrência de danos a esse circuito e ao próprio instrumento de medição. De forma semelhante, a conexão equivocada de um voltímetro em série com um trecho de circuito necessariamente resultará em danos ao circuito e ao voltímetro.

Com base nessas informações, julgue os itens que se seguem.

Em face das informações apresentadas, é correto afirmar que a diferença de potencial elétrico entre as placas do capacitor é maior que 18 V.

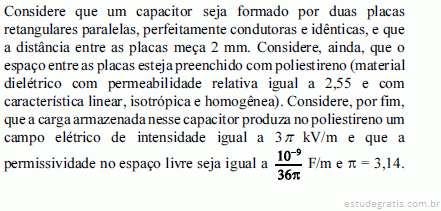

Com base nessas informações, julgue os itens que se seguem.

A densidade superficial de cargas livres nas placas do capacitor é, nas condições apresentadas acima, maior que 200 nC/m².

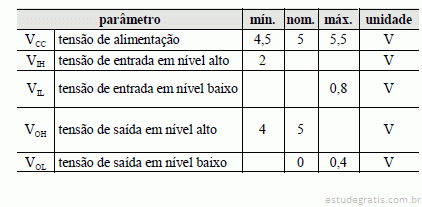

Na tabela acima, é apresentada a especificação técnica de um circuito digital da família TTL. Considere que mín., nom. e máx., na tabela, sejam designações para valores de tensão mínima, nominal e máxima, respectivamente. Com base na tabela, julgue os itens de 63 a 65.

A margem de ruído para o estado baixo é inferior a 0,5 V.

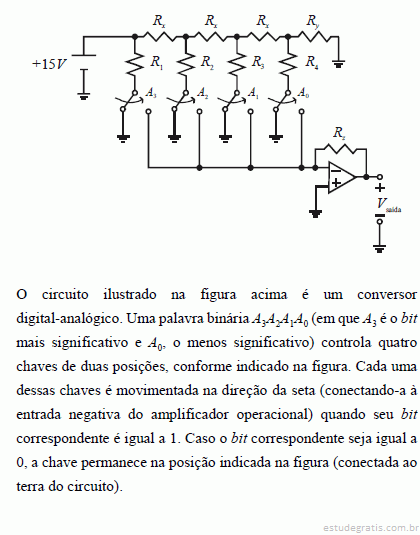

Com base nessas informações, julgue os seguintes itens.

Os valores de resistência de R₁, R₂, R₃ e R₄ são iguais a, respectivamente, 8R_x, 4R_x, 2R_x e Rx.
