Questões sobre Eletrônica Analógica

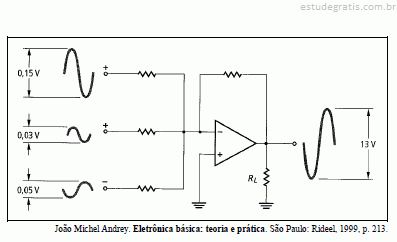

A figura acima mostra o diagrama de um circuito eletrônico que utiliza um amplificador operacional e as suas tensões de entrada e de saída, todas senoidais. Julgue os seguintes, relativos a esse circuito.

Infere-se da figura que todas as senóides mostradas têm a mesma a freqüência.

A respeito de medidas elétricas, julgue os itens subseqüentes.

Um voltímetro adequado a medição em corrente alternada é um instrumento de baixa impedância interna, que deve ser ligado em paralelo com os pontos nos quais se deseja medir a tensão e que indica, no mostrador, o valor médio da grandeza medida.

Julgue os itens abaixo, relativos a medidas elétricas.

O amperímetro é um instrumento adequado à medição de corrente elétrica, possuindo baixa impedância interna e devendo ser conectado em série com o circuito no qual se deseja medir a corrente.

Julgue o item abaixo, relativo a medidas elétricas.

O amperímetro é um instrumento adequado à medição de corrente elétrica, possuindo baixa impedância interna e devendo ser conectado em série com o circuito no qual se deseja medir a corrente.

Na fabricação de circuitos integrados, que são constituídos a partir da interligação de diversos componentes construídos em um substrato comum, as interconexões físicas entre dispositivos são de extrema importância, pois o desempenho final do circuito é fortemente influenciado pelas propriedades das interconexões. A evolução tecnológica na atualidade dá-se na direção de materiais de alta condutividade, materiais dielétricos de alta e de baixa permissividade e materiais adequados à realização de contatos elétricos, entre outros. A respeito desse assunto, julgue os itens subseqüentes.

Em circuitos integrados de alta densidade, o desempenho dinâmico é estabelecido, hoje em dia, não pelo desempenho individual dos dispositivos, mas pelos atrasos nas interconexões.
