Listagem de Questões sobre Eletrônica Analógica

#Questão 418484 - Engenharia Elétrica, Eletrônica Analógica, CESPE / CEBRASPE, 2004, CEARÁPORTOS/CE, Analista de Desenvolvimento Logístico

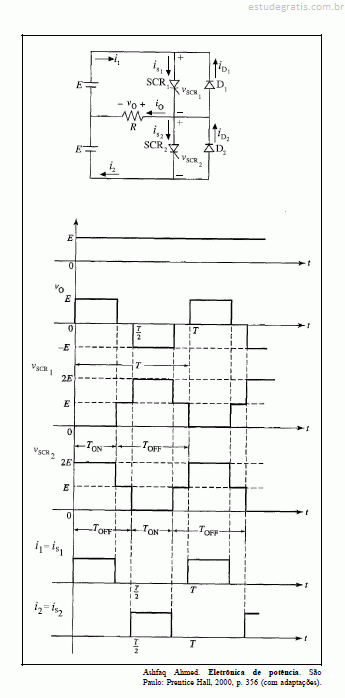

A figura acima mostra o circuito de um conversor eletrônico e as formas de onda de algumas de suas grandezas elétricas. Julgue os itens a seguir, relativos a esse conversor e às formas de onda apresentadas.

Se TON < TOFF , em um ciclo de funcionamento do conversor, o período de condução de SCR1 é menor que o de SCR2.

#Questão 418485 - Engenharia Elétrica, Eletrônica Analógica, CESPE / CEBRASPE, 2004, CEARÁPORTOS/CE, Analista de Desenvolvimento Logístico



A figura acima mostra o circuito de um conversor eletrônico e as formas de onda de algumas de suas grandezas elétricas. Julgue os itens a seguir, relativos a esse conversor e às formas de onda apresentadas.

#Questão 418486 - Engenharia Elétrica, Eletrônica Analógica, CESPE / CEBRASPE, 2004, CEARÁPORTOS/CE, Analista de Desenvolvimento Logístico

A respeito de medidas elétricas, julgue os itens a seguir.

Um amperímetro analógico de classe de exatidão igual a 1,5 apresenta maior precisão que um amperímetro analógico de classe de exatidão igual a 0,3, pois, em medidas elétricas, precisão e exatidão são termos equivalentes.

#Questão 418487 - Engenharia Elétrica, Eletrônica Analógica, CESPE / CEBRASPE, 2004, CEARÁPORTOS/CE, Analista de Desenvolvimento Logístico

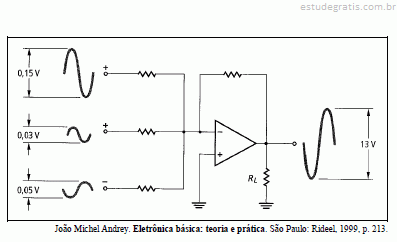

A figura acima mostra o diagrama de um circuito eletrônico que utiliza um amplificador operacional e as suas tensões de entrada e de saída, todas senoidais. Julgue os seguintes, relativos a esse circuito.

O amplificador operacional funciona como um amplificador inversor.

#Questão 418488 - Engenharia Elétrica, Eletrônica Analógica, CESPE / CEBRASPE, 2004, CEARÁPORTOS/CE, Analista de Desenvolvimento Logístico

A figura acima mostra o diagrama de um circuito eletrônico que utiliza um amplificador operacional e as suas tensões de entrada e de saída, todas senoidais. Julgue os seguintes, relativos a esse circuito.

O ganho do amplificador é igual a 200.
