Questões sobre Eletrônica Analógica

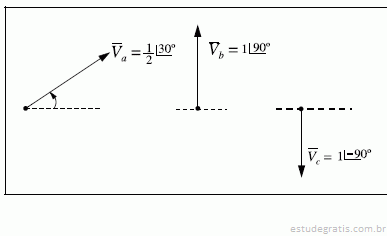

Três fasores que giram à freqüência síncrona de uma rede elétrica, representando as tensões de fase de um sistema trifásico, cuja seqüência de fases é a-b-c, são esquematizados na figura acima. As intensidades, em pu, e as fases, em graus, dos fasores são indicadas na própria figura. Considerando a situação apresentada, julgue os itens subseqüentes.

Apesar de as tensões de fase serem desequilibradas, os fasores de tensão que compõem o sistema de seqüência negativo associado a essas tensões é equilibrado.

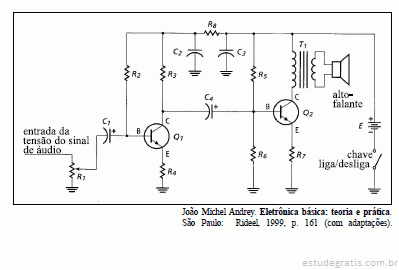

A figura acima mostra o esquema de um amplificador de áudio transistorizado. A respeito desse esquema, julgue os itens subseqüentes.

Os dois transistores do amplificador são do tipo pnp.

A figura acima mostra o esquema de um amplificador de áudio transistorizado. A respeito desse esquema, julgue os itens subseqüentes.

Esse amplificador é de dois estágios, tendo um estágio amplificador de tensão e um estágio amplificador de potência. Os dois estágios estão ligados em cascata.

A figura acima mostra o esquema de um amplificador de áudio transistorizado. A respeito desse esquema, julgue os itens subseqüentes.

A variação do volume de saída do áudio no alto-falante é realizada pelo controle da chave liga/desliga.

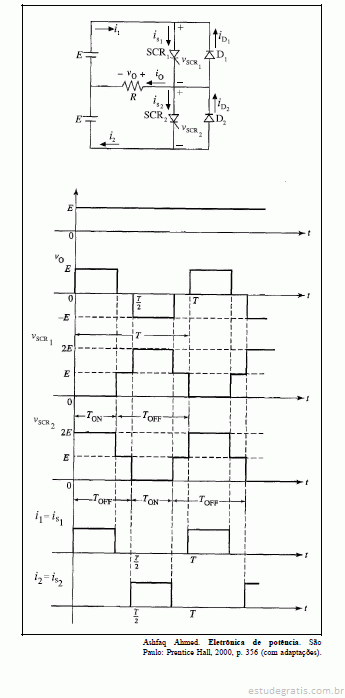

A figura acima mostra o circuito de um conversor eletrônico e as formas de onda de algumas de suas grandezas elétricas. Julgue os itens a seguir, relativos a esse conversor e às formas de onda apresentadas.

A comutação dos SCRs do estado de condução para o estado de bloqueio é realizada pelos diodos do circuito.
