Questões sobre Eletrônica Analógica

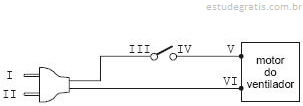

Um ventilador de parede não está funcionando. Os pontos de acesso para testes são os dois pinos do plugue (I e II), os dois terminais da chave (III e IV) e os dois terminais do enrolamento do motor (V e VI), conforme o esquema abaixo:

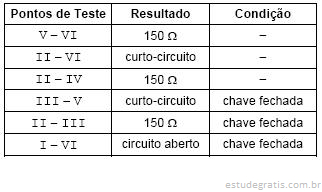

Com o plugue desligado da tomada, os testes foram realizados por um multímetro digital na escala de 200 Ω, cujos resultados encontram-se na tabela abaixo:

O provável problema do ventilador é

Um transformador possui a especificação (110 V – 220 V / 15 + 15 V – 2 A). A figura abaixo representa os voltímetros V1, V2 e V3 na escala de 200 V (AC) e medindo as tensões do secundário.

Dois testes serão realizados: o primeiro ligando os terminais preto e amarelo do primário em uma rede de 110 V – 60 Hz, e o segundo ligando os terminais preto e vermelho do primário em uma rede de 220 V – 60 Hz. As medidas esperadas de V1, V2 e V3 nesses dois testes estão expressas em:

A)

B)

C)

D)

E)

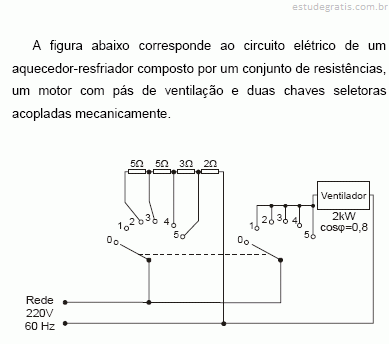

Utilize o texto e a figura para responder às questões de números 54 a 56.

Considerando o fator de potência do ventilador, o consumo máximo de corrente do sistema que deve ser usado como referência para definir o disjuntor de proteção vale, aproximadamente,

Utilize o texto e a figura para responder às questões de números 54 a 56.

Ao realizar o teste dos contatos da chave seletora com um multímetro digital na escala de 200 e denominando a resistência de contato por Rc, garantirá um bom contato quando a medida resultar em

A)

B)

C)

D)

E)

Utilize o texto e a figura para responder às questões de números 54 a 56.

Considerando o esquema apresentado, estando a chave seletora na

Está correto o que se afirma APENAS em
