Questões sobre Eletrônica Analógica

#Questão 418174 - Engenharia Elétrica, Eletrônica Analógica, FCC, 2005, TRT 11ª, Técnico Judiciário

Dois interruptores paralelos serão utilizados para comandar uma lâmpada por dois pontos distintos, conforme o esquema abaixo:

A forma correta de ligação entre os dispositivos e a rede elétrica está expressa em:

A)

(R - 2) ; (1 - 4) ; (3 - 6) ; (5 - 7) ; (8 - N)

B)

(R - 2) ; (1 - 6) ; (3 - 4) ; (5 - 7) ; (8 - PE)

C)

(R - 2) ; (1 - 4) ; (3 - 7) ; (4 - 8) ; (5 - N) ; (6 - PE)

D)

(R - 1) ; (2 - 5) ; (3 - 4) ; (6 - 7) ; (8 - N)

E)

(R - 1) ; (2 - 4) ; (3 - 5) ; (6 - 7) ; (8 - PE)

#Questão 418177 - Engenharia Elétrica, Eletrônica Analógica, FCC, 2005, TRT 11ª, Técnico Judiciário

#Questão 418179 - Engenharia Elétrica, Eletrônica Analógica, FCC, 2005, TRT 11ª, Técnico Judiciário

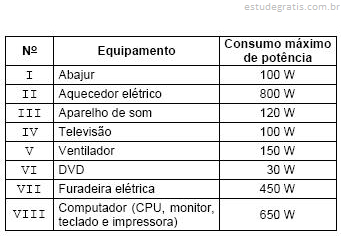

Em um ambiente há seis tomadas de 127 V comandadas por um disjuntor de 10 A e os seguintes equipamentos:

Podem ser ligados, simultaneamente, sem risco de desarmar o disjuntor os seguintes equipamentos:

A)

I, II, III, IV, V e VII.

B)

I, III, IV, V, VII e VIII.

C)

III, V, VII e VIII.

D)

II, IV e VII.

E)

I, III, IV, V, VI e VII.

#Questão 418180 - Engenharia Elétrica, Eletrônica Analógica, FCC, 2005, TRT 11ª, Técnico Judiciário

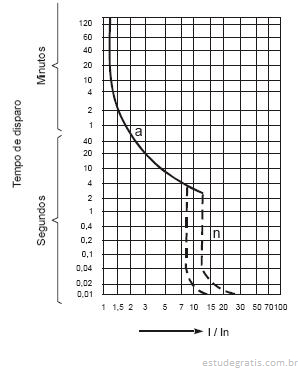

Considere a curva de atuação com partida a frio de um disjuntor de corrente nominal In = 10 A.

No caso da corrente I do circuito atingir 30 A, o tempo aproximado de disparo será

A)

0,01 segundo.

B)

0,2 segundo.

C)

20 segundos.

D)

2 minutos.

E)

20 minutos.

#Questão 418172 - Engenharia Elétrica, Eletrônica Analógica, FCC, 2005, TRT 11ª, Técnico Judiciário

Com um multímetro digital, três medidas serão realizadas, conforme segue:

I. tensão de bateria de automóvel

II. tensão de tomada exclusiva para chuveiro elétrico

III. teste de continuidade em um cabo de alimentação desligado

As posições mais adequadas do seletor do multímetro para as medidas I, II e III, respectivamente, são:

A)

10 V (AC), 200 V (DC) e 200

B) 12 V (AC), 1000 V (DC) e 2 M

C)

20 V (DC), 1000 V (AC) e 200

D)

20 V (DC), 200 V (AC) e 2 M

E)

200 V (DC), 200 V (DC) e 200
