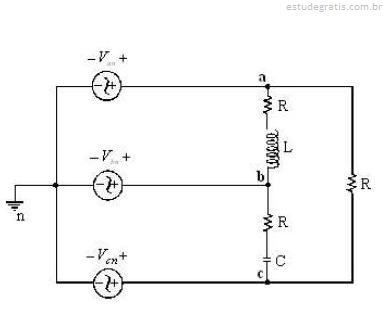

A figura acima mostra uma fonte trifásica senoidal equilibrada que alimenta uma carga trifásica. Com relação a essa situação, julgue os itens subseqüentes.

Um único wattímetro analógico monofásico é suficiente para a medição da potência ativa consumida pela carga.

A figura acima mostra uma fonte trifásica senoidal equilibrada que alimenta uma carga trifásica. Com relação a essa situação, julgue os itens subseqüentes.

Um wattímetro analógico monofásico, com a bobina de corrente corretamente conectada entre a fase a da fonte e o ponto a e com a bobina de potencial corretamente conectada entre os pontos b e c, associado a outro wattímetro analógico monofásico, cuja bobina de corrente está corretamente conectada entre a fase c da fonte e o ponto c e com a bobina de potencial corretamente conectada entre os pontos a e b, permite medir potência ativa consumida pela carga.

Duas cargas trifásicas equilibradas estão ligadas em paralelo a uma rede de distribuição elétrica trifásica cuja tensão de linha é igual a 220 V. Uma das cargas está ligada em triângulo e a outra, em estrela. Considerando essas informações, julgue os itens subseqüentes.

Considere que as intensidades das correntes de linha nas cargas em estrela e triângulo são iguais a 20 A e 30 A, respectivamente. Nesse caso, a intensidade da corrente de linha da rede elétrica, em uma das fases, necessária para alimentar as duas cargas, é igual a 50 A .

Duas cargas trifásicas equilibradas estão ligadas em paralelo a uma rede de distribuição elétrica trifásica cuja tensão de linha é igual a 220 V. Uma das cargas está ligada em triângulo e a outra, em estrela. Considerando essas informações, julgue os itens subseqüentes.

Na carga em estrela, a corrente de fase e a corrente de linha são iguais.

Duas cargas trifásicas equilibradas estão ligadas em paralelo a uma rede de distribuição elétrica trifásica cuja tensão de linha é igual a 220 V. Uma das cargas está ligada em triângulo e a outra, em estrela. Considerando essas informações, julgue os itens subseqüentes.

Caso a corrente de linha na carga em triângulo tenha intensidade de 10 A, a potência aparente que a carga absorve será igual a 6,6 kVA.
