Questões sobre Eletrônica Analógica

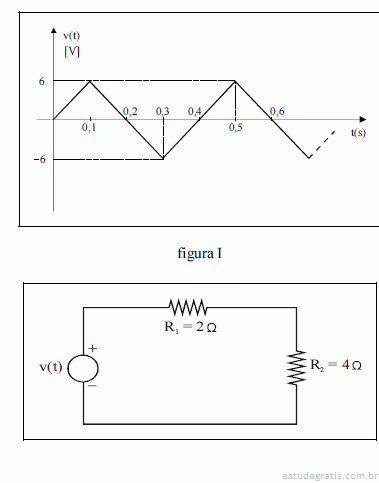

A figura I acima mostra uma forma de onda triangular referente a um sinal de tensão gerado a partir de um gerador de sinais. Essa forma de onda é utilizada como sinal de entrada para o circuito elétrico mostrado na figura II. Com base nessas informações, julgue os itens seguintes.

A forma de onda v(t), por ser do tipo triangular, pode ser caracterizada somente por sua amplitude, que, no caso considerado, é igual a 6 V.

A figura I acima mostra uma forma de onda triangular referente a um sinal de tensão gerado a partir de um gerador de sinais. Essa forma de onda é utilizada como sinal de entrada para o circuito elétrico mostrado na figura II. Com base nessas informações, julgue os itens seguintes.

A forma de onda triangular de tensão nos terminais do resistor R2 apresenta valor de pico igual a 4 V.

Pelas normas técnicas, o espectro que considera baixa tensão, para corrente alternada, as tensões mínima e máxima devem ficar entre:

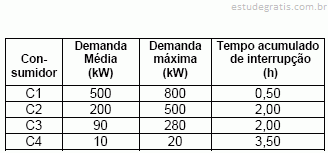

Um trecho de uma rede elétrica possui quatro consumidores com as características, no período de apuração, indicadas na tabela apresentada.
