#Questão 418122 - Engenharia Elétrica, Eletrônica Analógica, FCC, 2007, TRE PB, Técnico Judiciário

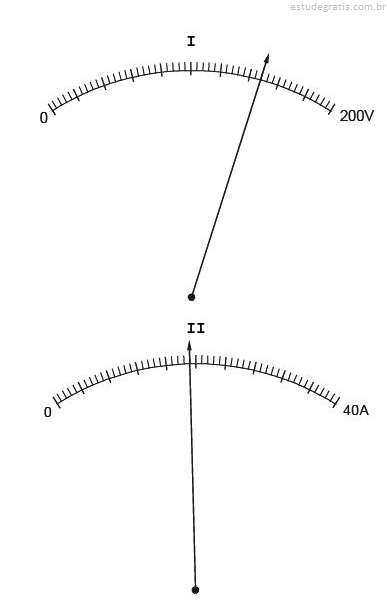

#Questão 418125 - Engenharia Elétrica, Eletrônica Analógica, FCC, 2007, TRE PB, Técnico Judiciário

Considere as duas tomadas:

I. dois pólos - bifásica - 220 V

II. três pólos - monofásica - 127 V com terra

Em relação aos testes feitos nessas tomadas com uma lâmpada teste néon, pode-se afirmar que:

Tomada I		Tomada II
No de pólos que acendem o néon	Conclusão	No de pólos que acendem o néon	Conclusão

A)

2 Tomada defeituosa 2 Tomada provavelmente funcionando

B)

2 Tomada funcionando 2 Tomada funcionando

C)

2 Tomada funcionando 1 Tomada provavelmente funcionando

D)

1 Tomada provavelmente funcionando 1 Tomada provavelmente funcionando

E)

1 Tomada funcionando 3 Tomada provavelmente funcionando

#Questão 418127 - Engenharia Elétrica, Eletrônica Analógica, FCC, 2007, TRE PB, Técnico Judiciário

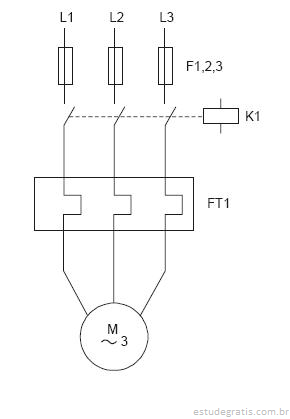

Atenção: As figuras I e II abaixo referem-se às questões de números 52 e 53 e representam, respectivamente, os circuitos de comando e de potência de um motor.

I Circuito de Comando

II Circuito de Potência

Identifique os dispositivos K1 e FT1:

K1 FT1

A)

B)

C)

D)

E)

#Questão 418130 - Engenharia Elétrica, Eletrônica Analógica, FCC, 2007, TRE PB, Técnico Judiciário

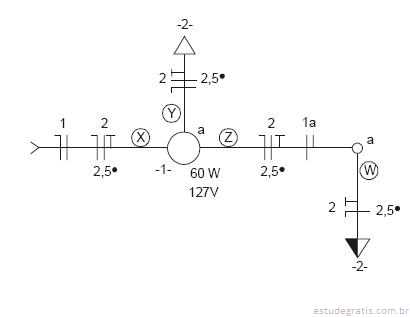

Atenção: Considere o esquema abaixo para responder às questões de números 58 a 60. O esquema unifilar contém um erro em um dos eletrodutos identificados por X, Y, Z e W.

O erro no esquema unifilar encontra-se indicado em:

A)

há um terra a mais no eletroduto Y.

B)

há um neutro a mais no eletroduto X.

C)

falta uma fase no eletroduto W.

D)

falta um retorno no eletroduto W.

E)

falta uma fase no eletroduto Z.

#Questão 418161 - Engenharia Elétrica, Eletrônica Analógica, FCC, 2007, PBGÁS/PB, Engenheiro

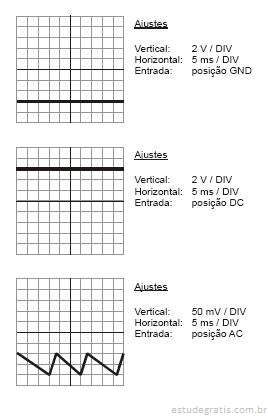

Ao analisar com um osciloscópio o ripple no capacitor de filtro conectado após o circuito retificador de uma fonte de alimentação, foram obtidos os seguintes sinais:

Então, a tensão média DC e a tensão pico a pico do ripple valem, respectivamente,

A) 50 mV e 6 V.

B) 100 mV e 12 V.

C) 6 V e 50 mV.

D) 12 V e 100 mV.

E) 12 V e 4 V.
