Questões sobre Conceitos Básicos

Considere a existência de dois meios distintos, I e II. O meio I é formado por um espaço livre e está localizado na região z < 0. O meio II, localizado na região z $ 0, é formado por um material dielétrico sem perdas cujas permeabilidades elétrica e magnética são, respectivamente, iguais a 2g0 e 8μ0. Suponha que uma onda plana se propague, no meio I, com H = 12 cos (108 t -1/3 z) ax mA/m e incida, perpendicularmente, sobre o meio II, gerando uma onda refletida de Hr = 4 cos (108 t + 1/3 z) ax mA/m e uma onda transmitida.

Com base nessas informações, assinale a opção que apresenta corretamente a onda transmitida no meio II.

Uma carga resistiva de 5 Ω é acionada por meio de um SCR e uma tensão de 127 V (valor eficaz). Para limitar o degrau de corrente em 20 A/μs, o valor do indutor a ser adicionado ao circuito é, em μH, aproximadamente,

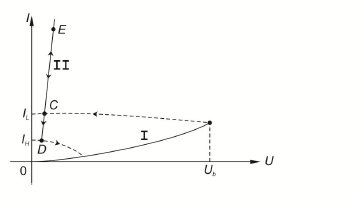

A figura abaixo mostra a curva característica de um dispositivo semicondutor de potência (tiristor).

A região da curva identificada por I é denominada região de

Um sistema de microgeração de energia elétrica trifásico conectado em estrela, construído de forma personalizada, fornece tensão de linha de 145 [V]/50 [Hz]. A tensão de fase nesse sistema é, em [V], aproximadamente,

A figura abaixo mostra alguns detalhes da topologia elétrica de uma cabine de distribuição industrial, com duas entradas provenientes de duas fontes diferentes, conectadas através dos disjuntores DJ1 e DJ2 a duas barras A e B, respectivamente, e dois alimentadores de saída, com seus disjuntores DJ3 e DJ4. Entre as barras A e B existe um disjuntor de transferência DJ5.

 Foi implementado um sistema de transferência automática sem interrupção, também chamado de transição fechada, com tempo de paralelismo de 100,0 [ms]. Em uma dada condição de operação, os disjuntores DJ1, DJ2, DJ3 e DJ4 estão fechados, permitindo que cargas ligadas aos alimentadores possam operar normalmente. A sequência correta de checagens e manobras que deve ser feita pelo sistema automático, que permite a transferência sem interrupção, da carga do alimentador conectado ao disjuntor DJ3, para que seja possível efetuar uma manutenção na fonte ligada ao disjuntor DJ1, é
