Questões sobre Circuitos

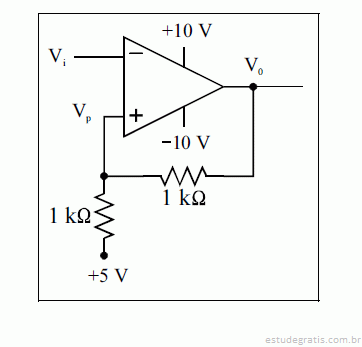

Os fabricantes de equipamentos de eletrônica analógica disponibilizam vários circuitos integrados lineares no mercado. São basicamente amplificadores operacionais otimizados para aplicações específicas, usados como blocos básicos de diversas operações analógicas. Um circuito particularmente importante é o comparador. A figura acima mostra como um comparador integrado foi conectado para uma determinada aplicação. Com base no circuito mostrado nessa figura, julgue os itens seguintes.

O alto ganho diferencial do amplificador operacional garante o chamado terra virtual entre as entradas inversora e nãoinversora. Assim, em regime permanente, V_i = V_p.

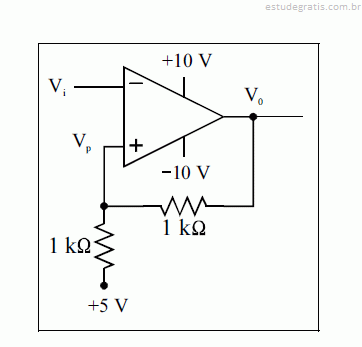

Os fabricantes de equipamentos de eletrônica analógica disponibilizam vários circuitos integrados lineares no mercado. São basicamente amplificadores operacionais otimizados para aplicações específicas, usados como blocos básicos de diversas operações analógicas. Um circuito particularmente importante é o comparador. A figura acima mostra como um comparador integrado foi conectado para uma determinada aplicação. Com base no circuito mostrado nessa figura, julgue os itens seguintes.

No comparador, a saída fica saturada em valor próximo ao da tensão de alimentação positiva (10 V) se V_i < V_p e saturada em valor próximo ao da tensão de alimentação negativa (-10 V) se V_i > V_p.

A resposta transitória do circuito no domínio do tempo é do tipo subamortecida.

Na freqüência angular de 5 rad/s, fase da tensão de saída v_o(t) é igual à fase da tensão de entrada do sinal v_i(t).

Os fabricantes de equipamentos de eletrônica analógica disponibilizam vários circuitos integrados lineares no mercado. São basicamente amplificadores operacionais otimizados para aplicações específicas, usados como blocos básicos de diversas operações analógicas. Um circuito particularmente importante é o comparador. A figura acima mostra como um comparador integrado foi conectado para uma determinada aplicação. Com base no circuito mostrado nessa figura, julgue os itens seguintes.

A saída V₀ é aproximadamente igual a + 10 V, se V_i = 0 V.
