Questões sobre Circuitos

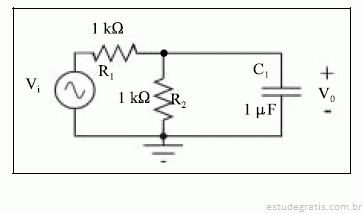

No circuito da figura acima, Vi representa o sinal de entrada, V0, o sinal de saída, e os elementos devem ser considerados como ideais. Com base nessas informações, julgue os itens que se seguem.

Do ponto de vista de resposta em freqüência, esse é um circuito passa-baixas de primeira ordem.

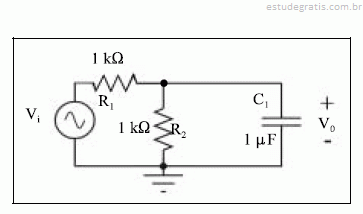

No circuito da figura acima, Vi representa o sinal de entrada, V0, o sinal de saída, e os elementos devem ser considerados como ideais. Com base nessas informações, julgue os itens que se seguem.

Para freqüência zero (sinal d.c.), a tensão de saída é igual à tensão de entrada.

No circuito da figura acima, Vi representa o sinal de entrada, V0, o sinal de saída, e os elementos devem ser considerados como ideais. Com base nessas informações, julgue os itens que se seguem.

A constante de tempo associada ao capacitor C1 no circuito é de 1 ms.

No circuito da figura acima, Vi representa o sinal de entrada, V0, o sinal de saída, e os elementos devem ser considerados como ideais. Com base nessas informações, julgue os itens que se seguem.

O comportamento do circuito, no que diz respeito à relação entre tensão de saída e de entrada para diferentes freqüências, não seria alterado ao se eliminar o resistor R₂ e reduzir a resistência de R₁ à metade de seu valor original.

No circuito da figura acima, Vi representa o sinal de entrada, V0, o sinal de saída, e os elementos devem ser considerados como ideais. Com base nessas informações, julgue os itens que se seguem.

O comportamento do circuito, no que diz respeito à relação entre tensão de saída e de entrada, não seria alterado ao se substituir C₁ por dois capacitores em paralelo, cada um com metade da capacitância de C₁.
