Listagem de Questões sobre Circuitos

#Questão 416390 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2004, MCT, Técnico 2 (Código B7)

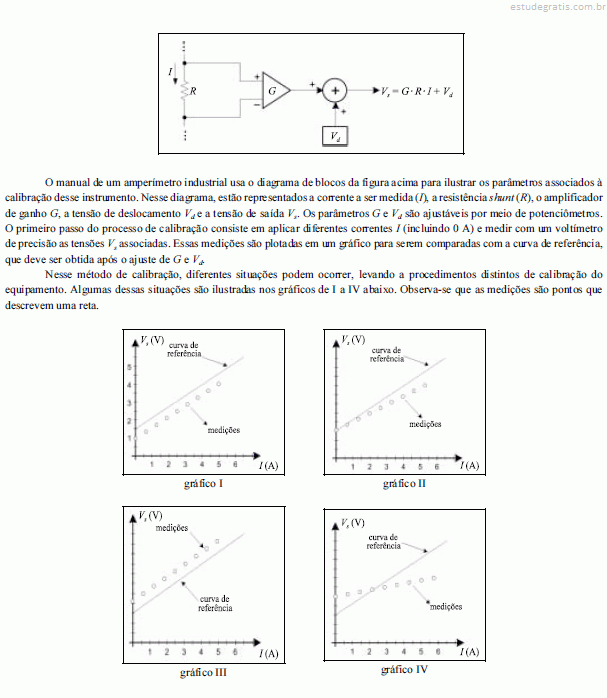

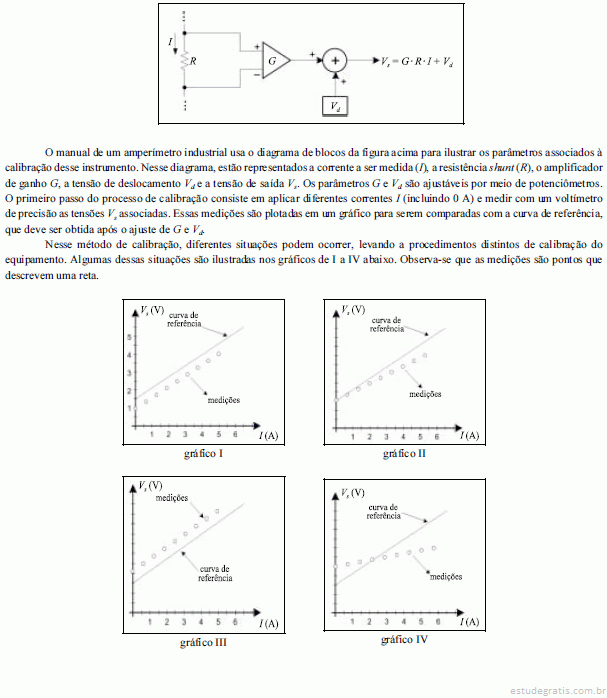

Diante do exposto e com base no diagrama de blocos e nos gráficos acima, julgue os itens que se seguem.

A tensão Vs é negativa para valores positivos da corrente I, do ganho G e da tensão Vd .

#Questão 416392 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2004, MCT, Técnico 2 (Código B7)

Diante do exposto e com base no diagrama de blocos e nos gráficos acima, julgue os itens que se seguem.

Na situação ilustrada pelo gráfico II, para calibrar o instrumento, deve-se reduzir o ganho G.

#Questão 416393 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2004, MCT, Técnico 2 (Código B7)

Diante do exposto e com base no diagrama de blocos e nos gráficos acima, julgue os itens que se seguem.

Na situação ilustrada pelo gráfico III, para calibrar o instrumento, deve-se reduzir a tensão Vd .

#Questão 416395 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2004, MCT, Técnico 2 (Código B7)

Diante do exposto e com base no diagrama de blocos e nos gráficos acima, julgue os itens que se seguem.

Na situação ilustrada pelo gráfico IV, para calibrar o instrumento, deve-se ajustar tanto G como Vd .

#Questão 416396 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2004, MCT, Técnico 2 (Código B7)

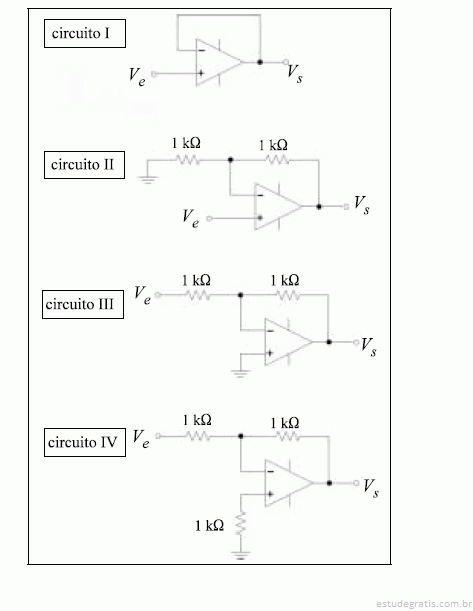

Para cada circuito de I a IV mostrado acima, Ve representa a tensão de entrada e Vs, a tensão de saída. Supondo que os amplificadores operacionais comportam-se de forma ideal, é correto afirmar que, para o

circuito IV, Vs = -Ve /2.
