Questões sobre Circuitos

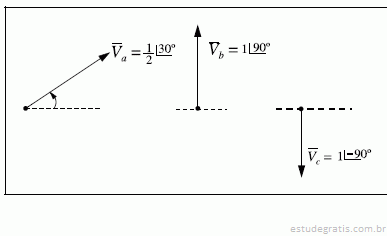

Três fasores que giram à freqüência síncrona de uma rede elétrica, representando as tensões de fase de um sistema trifásico, cuja seqüência de fases é a-b-c, são esquematizados na figura acima. As intensidades, em pu, e as fases, em graus, dos fasores são indicadas na própria figura. Considerando a situação apresentada, julgue os itens subseqüentes.

A seqüência de fases do sistema de seqüência positiva é idêntica à seqüência de fases do sistema trifásico em componentes de fase.

A potência ativa consumida pela carga é superior a 24 KW, e a potência reativa é superior a 24 kVAr.

Um equipamento eletrônico com entrada trifásica conectada em estrela e tensão nominal por fase igual a 220 V apresenta tensão compatível com a tensão da fonte descrita acima.

Julgue os itens que se seguem, acerca de circuitos elétricos.

Se um resistor em um circuito é percorrido por uma corrente elétrica, a lei de Ohm estabelece que a corrente no resistor é diretamente proporcional à tensão, quando a resistência do componente de circuito é mantida constante.

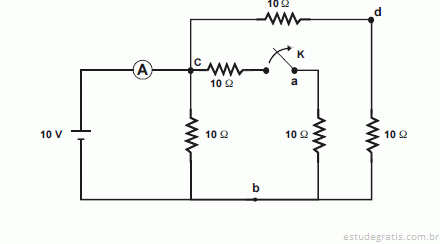

A figura acima mostra um circuito elétrico em corrente contínua que opera alimentado por uma fonte ideal de 10 V. A chave K no circuito fica normalmente fechada e é utilizada para desligar o resistor conectado entre os terminais a-b. O amperímetro indicado no circuito é considerado ideal, sendo usado para medir a corrente que flui pela fonte. Com base no circuito, julgue os itens subseqüentes.
