Questões sobre Circuitos

A corrente por fase na carga I tem valor eficaz superior a 30 A e está adiantada em relação à tensão aplicada pela fonte à respectiva fase de um ângulo igual a 45º.

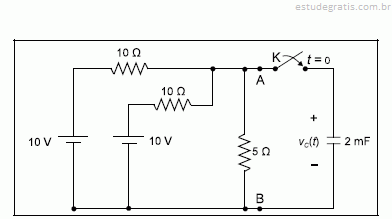

Considere que, no circuito mostrado acima, a chave K seja fechada no instante de tempo igual a zero. Considere ainda que o capacitor esteja descarregado antes do instante do fechamento da chave e que essa chave, uma vez fechada, permanece nesse estado indefinidamente. A respeito do circuito e da situação descrita, julgue os itens a seguir.

Considerando a chave K na posição fechada, a tensão no capacitor durante o período transitório cresce com constante de tempo igual a 5 ms.

Considere que, no circuito mostrado acima, a chave K seja fechada no instante de tempo igual a zero. Considere ainda que o capacitor esteja descarregado antes do instante do fechamento da chave e que essa chave, uma vez fechada, permanece nesse estado indefinidamente. A respeito do circuito e da situação descrita, julgue os itens a seguir.

Considere que, no circuito mostrado acima, a chave K seja fechada no instante de tempo igual a zero. Considere ainda que o capacitor esteja descarregado antes do instante do fechamento da chave e que essa chave, uma vez fechada, permanece nesse estado indefinidamente. A respeito do circuito e da situação descrita, julgue os itens a seguir.

Considerando que, no circuito, o capacitor seja substituído por um indutor de 2 mH, em regime estacionário após o fechamento da chave K, a corrente que circula em cada uma das duas fontes de 10 V é igual a 1 A.

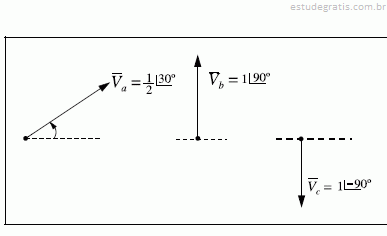

Três fasores que giram à freqüência síncrona de uma rede elétrica, representando as tensões de fase de um sistema trifásico, cuja seqüência de fases é a-b-c, são esquematizados na figura acima. As intensidades, em pu, e as fases, em graus, dos fasores são indicadas na própria figura. Considerando a situação apresentada, julgue os itens subseqüentes.
