Listagem de Questões sobre Circuitos

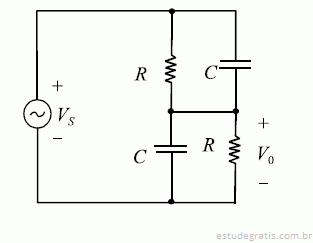

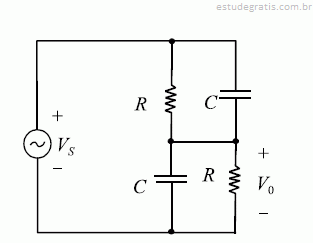

Com relação ao circuito elétrico representado na figura acima, julgue os itens seguintes.
O circuito possui um pólo e um zero reais.
Se Vs(t) = 10sen(t), então V0(t) = 5sen(t).

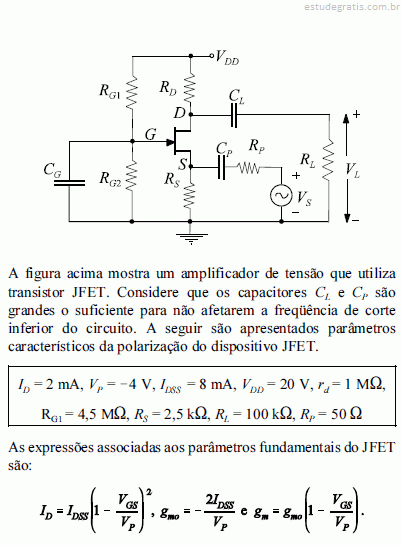

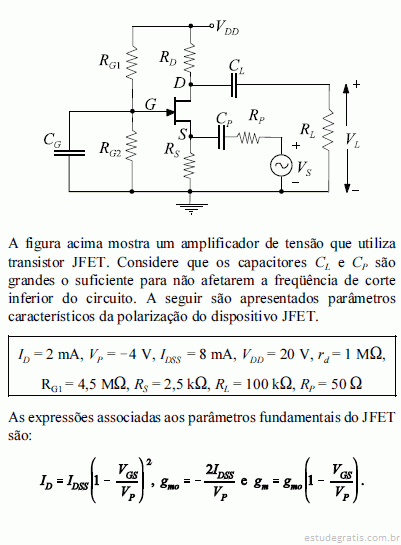

A partir dessas informações, julgue os itens subseqüentes, relativos ao amplificador apresentado.
O amplificador utiliza a configuração denominada fonte comum.
A tensão porta-fonte VGS do amplificador é igual a -2 V.
O ganho de transcondutância gm do modelo para pequenos sinais do JFET é 2 mA/V.
