#Questão 415151 - Engenharia Elétrica, Circuitos, FCC, 2005, TRT 13ª, Técnico Judiciário

Abaixo estão representados um condutor fase, um condutor neutro, dois interruptores paralelos, um interruptor intermediário e uma lâmpada incandescente:

Deseja-se implementar um circuito para comandar a lâmpada por três pontos distintos do ambiente. Assinale a alternativa que corresponde às conexões para esse circuito.

A)

(fase – 1 – 11) ; (neutro – 8 – 12) ; (2 – 4) ; (3 – 5) ; (6 – 9) ; (7 – 10)

B)

(fase – 1) ; (neutro – 8) ; (2 – 4 – 11) ; (3 – 5) ; (6 – 9 – 12) ; (7 – 10)

C)

(fase – 1) ; (2 – 4) ; (3 – 5) ; (6 – 9) ; (7 – 10) ; (8 – 11) ; (12 – neutro)

D)

(fase – 1) ; (2 – 4) ; (3 – 5) ; (6 – 8) ; (7 – 9) ; (10 – 11) ; (12 – neutro)

E)

(fase – 1) ; (2 – 4) ; (3 – 6) ; (5 – 8) ; (7 – 9) ; (10 – 11) ; (12 – neutro)

#Questão 415288 - Engenharia Elétrica, Circuitos, FCC, 2005, TRT 11ª, Técnico Judiciário

A figura abaixo corresponde ao circuito elétrico de um abajur composto de duas lâmpadas, uma mais "fraca" (40 W) e outra mais "forte" (100 W), além de dois interruptores, um simples para ligar o abajur (interruptor I) e outro paralelo para selecionar a lâmpada a ser acesa (interruptor II).

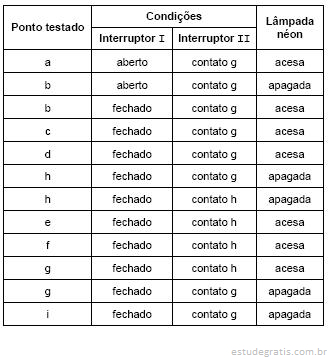

Com as lâmpadas nos locais indicados na figura, apenas a de 100 W acende. Trocando-as de posição, apenas a de 40 W acende. Voltando as lâmpadas nos seus locais de origem e com um busca-pólo (lâmpada de teste néon), foram feitos alguns testes em determinadas condições, de modo a identificar o provável problema desse abajur.

Analisando o resultado dos testes, conclui-se que o provável problema é

A)

trecho b-c interrompido.

B)

trecho d-h interrompido.

C)

interruptor I com curto entre a-b.

D)

interruptor II com curto entre i-h.

E)

interruptor II com curto entre i-g.

#Questão 568405 - Engenharia Elétrica, Circuitos, FCC, 2005, TRT 13ª, Técnico Judiciário

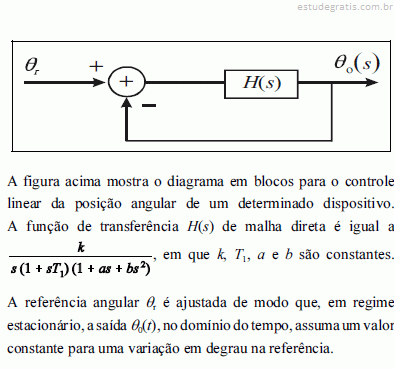

#Questão 416149 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2004, DPF, Engenheiro Eletricista

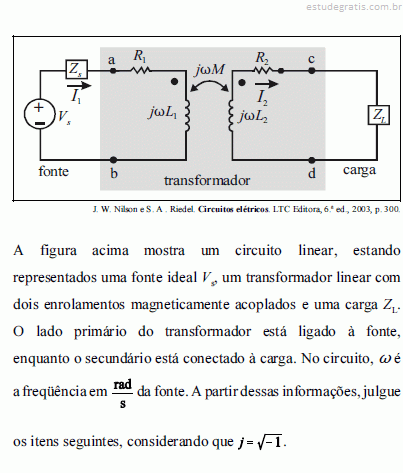

#Questão 416152 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2004, DPF, Engenheiro Eletricista
