Questões sobre Circuitos

Julgue os itens que se seguem, acerca de componentes simétricos em um sistema elétrico trifásico.

Nos circuitos de seqüência negativa e de seqüência zero representativos de uma rede elétrica trifásica, não há fontes de tensão.

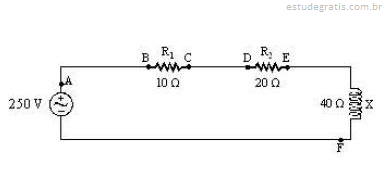

A figura acima mostra um circuito elétrico em que a fonte é monofásica senoidal com tensão eficaz de 250 V e todos os componentes são ideais. Com relação a esse circuito, julgue os itens abaixo .

Um wattímetro analógico monofásico cuja bobina de corrente estivesse corretamente conectada entre os pontos C e D e cuja bobina de potencial estivesse corretamente conectada entre os pontos C e E indicará a potência de 500 W.

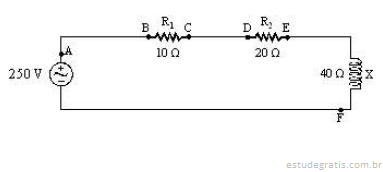

A figura acima mostra um circuito elétrico em que a fonte é monofásica senoidal com tensão eficaz de 250 V e todos os componentes são ideais. Com relação a esse circuito, julgue os itens abaixo .

Se a bobina de corrente de um wattímetro analógico monofásico for conectada em paralelo com a fonte do circuito e a bobina de potencial desse wattímetro substituir a conexão entre os pontos A e B, o aparelho medirá a potência reativa consumida pela carga.

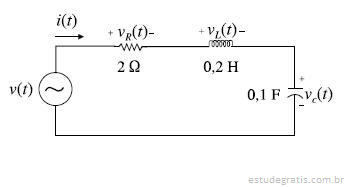

O circuito RLC em série mostrado na figura acima é alimentado por uma fonte de tensão senoidal  Considerando que o circuito está operando em regime permanente, julgue os itens a seguir.

Nesse circuito, a corrente i(t) está defasada da tensão da fonte v(t).

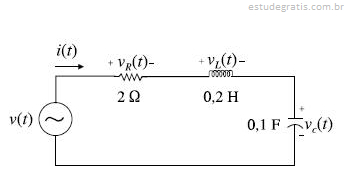

O circuito RLC em série mostrado na figura acima é alimentado por uma fonte de tensão senoidal  Considerando que o circuito está operando em regime permanente, julgue os itens a seguir.

Embora, no circuito, a potência varie instantaneamente com o tempo, o seu valor médio (potência ativa) é constante.
