Questões sobre Circuitos

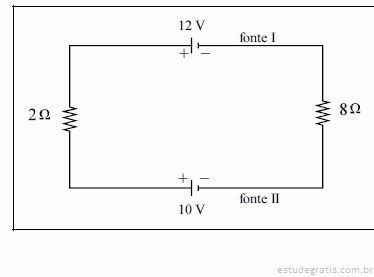

Considere que a ligação padrão para um determinado circuito elétrico seja a mostrada na figura acima e que as fontes de tensão sejam ideais. Com base nessas informações, julgue os próximos itens.

As fontes I e II podem ser ligadas em paralelo, de forma a constituírem uma única fonte equivalente.

Acerca das grandezas corrente, tensão e impedância em circuitos de corrente alternada, regime senoidal permanente, julgue os itens a seguir.

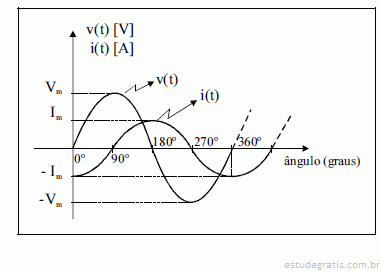

Considere as curvas de tensão v(t) e de corrente i(t) mostradas na figura a seguir.

Na situação mostrada na figura, é correto afirmar que a corrente está atrasada com relação a tensão de um ângulo igual a 90º.

Acerca das grandezas corrente, tensão e impedância em circuitos de corrente alternada, regime senoidal permanente, julgue os itens a seguir.

As grandezas corrente e tensão em um resistor ideal apresentam mesma fase. Caso a freqüência do sinal da fonte de alimentação do circuito seja duplicada, essas grandezas serão modificadas por um fator que dependerá da potência nominal do resistor.

Acerca das grandezas corrente, tensão e impedância em circuitos de corrente alternada, regime senoidal permanente, julgue os itens a seguir.

Considere que a corrente de pico senoidal fluindo por um único elemento passivo de circuito entre os elementos resistor, indutor e capacitor é igual a 10 A. Em tal situação, a corrente eficaz fluindo pelo elemento é inferior a 8 A, mas não é possível identificar o elemento em questão.

Acerca das grandezas corrente, tensão e impedância em circuitos de corrente alternada, regime senoidal permanente, julgue os itens a seguir.

Uma impedância resultante totalmente resistiva ocorre somente quando os elementos que compõem a rede elétrica que deu origem à impedância equivalente são puramente resistivos.
