Questões sobre Circuitos

Julgue os itens que se seguem, acerca de transdutores.

Em transdutores que utilizam cristais de Hall, para possibilitar medidas de grandezas em circuitos elétricos, é necessário acrescentar adequadamente ao circuito elementos denominados termistores para compensação de temperatura.

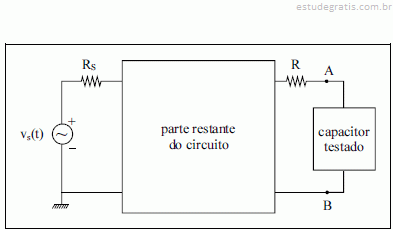

O circuito elétrico ilustrado na figura acima é alimentado somente por fonte de tensão alternada. A partir de um determinado instante, o circuito passou a operar de forma insatisfatória em relação ao seu estado de funcionamento normal. Suspeita-se que o motivo do problema seja um tipo de defeito ocorrido no capacitor em destaque na figura. Por essa razão, testes devem ser realizados sobre o componente suspeito de defeito com a finalidade de se restabelecer o funcionamento normal do circuito elétrico. A respeito dessa situação hipotética, julgue os itens seguintes.

Considere que o capacitor não apresenta indícios de vazamento, mas há suspeita de que as suas placas estejam em curto-circuito. Nessa situação, o teste para avaliar se o capacitor está com suas placas em curto-circuito pode ser efetuado com um ohmímetro, havendo necessidade de se desconectar pelo menos um dos terminais do capacitor do circuito.

O circuito elétrico ilustrado na figura acima é alimentado somente por fonte de tensão alternada. A partir de um determinado instante, o circuito passou a operar de forma insatisfatória em relação ao seu estado de funcionamento normal. Suspeita-se que o motivo do problema seja um tipo de defeito ocorrido no capacitor em destaque na figura. Por essa razão, testes devem ser realizados sobre o componente suspeito de defeito com a finalidade de se restabelecer o funcionamento normal do circuito elétrico. A respeito dessa situação hipotética, julgue os itens seguintes.

O capacitor sob teste é do tipo eletrolítico.

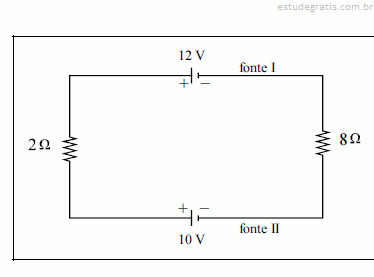

Considere que a ligação padrão para um determinado circuito elétrico seja a mostrada na figura acima e que as fontes de tensão sejam ideais. Com base nessas informações, julgue os próximos itens.

Caso a polaridade de somente uma das fontes CC fosse invertida, a corrente que circularia pelos resistores seria superior a dez vezes a corrente que circula na ligação padrão.

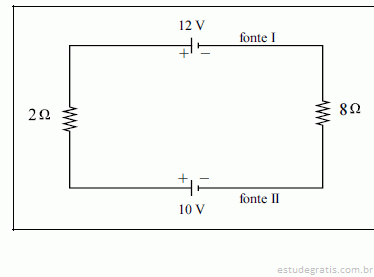

Considere que a ligação padrão para um determinado circuito elétrico seja a mostrada na figura acima e que as fontes de tensão sejam ideais. Com base nessas informações, julgue os próximos itens.

O consumo de potência dos resistores na ligação padrão é menor que a potência fornecida ao circuito pela fonte I.
