Questões sobre Circuitos

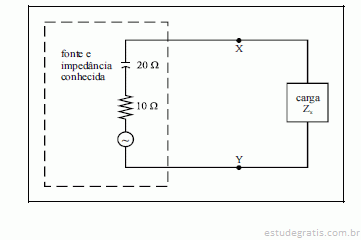

O circuito ilustrado na figura acima é utilizado para calibrar a impedância Zx, ligada em série com o circuito delimitado pelos terminais X e Y. A impedância desconhecida é formada pela composição em série de um indutor com um resistor. Em face dessa situação e considerando que deve haver casamento da impedância entre as partes conhecidas e desconhecidas no circuito, julgue os itens subseqüentes.

O circuito ilustrado na figura acima é utilizado para calibrar a impedância Zx, ligada em série com o circuito delimitado pelos terminais X e Y. A impedância desconhecida é formada pela composição em série de um indutor com um resistor. Em face dessa situação e considerando que deve haver casamento da impedância entre as partes conhecidas e desconhecidas no circuito, julgue os itens subseqüentes.

Considere que um transformador de dois enrolamentos seja conectado em paralelo ao circuito da carga. Em tal situação, é impossível ajustar um valor de Zx de modo que ocorra casamento de impedância com a parte conhecida do circuito.

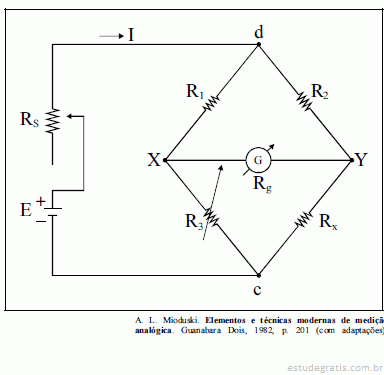

A figura acima apresenta um circuito elétrico no qual se utiliza uma ponte de Wheatstone para se avaliar o valor da resistência desconhecida Rx. Um galvanômetro G é utilizado para se monitorar a corrente que flui entre os terminais X e Y da ponte. A partir dessas informações, julgue os itens a seguir.

Com a ponte em equilíbrio, os pontos X e Y assumem um mesmo potencial elétrico. Nesse caso, a resistência Rx pode ser determinada conhecendo-se as resistências-padrão R1, R2 e R3.

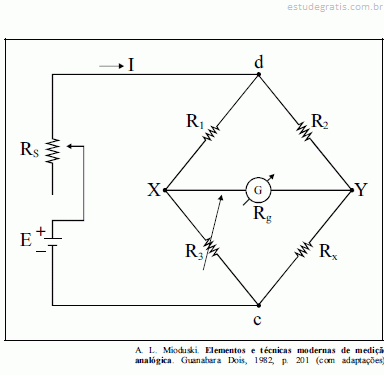

A figura acima apresenta um circuito elétrico no qual se utiliza uma ponte de Wheatstone para se avaliar o valor da resistência desconhecida Rx. Um galvanômetro G é utilizado para se monitorar a corrente que flui entre os terminais X e Y da ponte. A partir dessas informações, julgue os itens a seguir.

A ponte de Wheatstone é o instrumento mais apropriado para determinação, com precisão, de valores de resistências inferiores a 0,1

A figura acima apresenta um circuito elétrico no qual se utiliza uma ponte de Wheatstone para se avaliar o valor da resistência desconhecida Rx. Um galvanômetro G é utilizado para se monitorar a corrente que flui entre os terminais X e Y da ponte. A partir dessas informações, julgue os itens a seguir.

A ponte de Wheatstone alimentada por corrente contínua pode ser usada para medir valores de grandezas nãoelétricas, tal como nível de líquidos, utilizando o mesmo princípio para medição do valor de resistência, desde que adaptado adequadamente. Nesse caso, a ponte funciona como um transdutor.
