Questões sobre Circuitos

Julgue os itens que se seguem, acerca de transdutores.

Um circuito elétrico que é formado a partir da conexão e do dimensionamento apropriados de um resistor e de um capacitor constitui um transdutor de freqüência de ressonância.

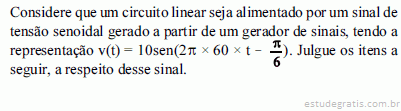

Acerca das grandezas corrente, tensão e impedância em circuitos de corrente alternada, regime senoidal permanente, julgue os itens a seguir.

O valor eficaz desse sinal é superior a 6,5 V.

Supondo que o sinal tenha origem no instante de tempo igual a zero, o valor da tensão será nulo pela primeira vez em instante de tempo superior a 1,0 ms.

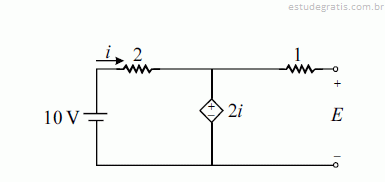

A figura acima mostra um circuito elétrico alimentado por fonte de tensão contínua. No circuito, há uma fonte de tensão que é controlada pela corrente da fonte de alimentação i. Considerando que os valores dos resistores sejam dados em ohms, julgue os seguintes itens.

A tensão E no circuito é igual a 5 V.
