Questões sobre Circuitos

#Questão 415713 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2006, TSE, Analista Judiciário

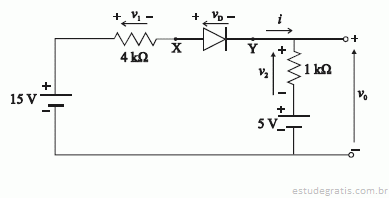

A figura acima mostra como estão conectados os elementos de um circuito elétrico dimensionado para geração de uma tensão de saída v₀. Considere que todos os elementos sejam ideais. A partir dessas informações, julgue os itens que se seguem.

I A tensão de saída v0 é igual a 7 V.

II A tensão v_D no diodo seria diferente de zero, caso a fonte de 5 V estivesse curto-circuitada.

III Se a polaridade da fonte de tensão de 5 V fosse invertida no circuito, a corrente i dobraria em relação à situação original de ligação dessa fonte.

IV Caso o ânodo e o cátodo do diodo fossem ligados de forma trocada no circuito, de modo que o ânodo ficasse ligado ao ponto Y e o cátodo, ao X, não circularia corrente pelo circuito.

A quantidade de itens certos é igual a

A)

1.

B)

2.

C)

3.

D)

4.

#Questão 415718 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2006, TSE, Analista Judiciário

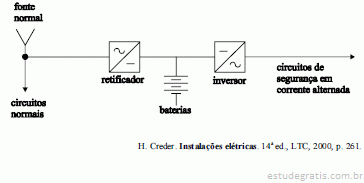

A figura acima mostra uma instalação de segurança, incluindo o esquema simplificado de funcionamento de um no-break estático. Os circuitos de segurança funcionam somente em corrente alternada. A respeito desse esquema, julgue os itens que se seguem.

I Mesmo que a fonte normal funcione normalmente, é necessário converter a tensão CC da bateria para CA, por meio do inversor, a fim de atender aos circuitos de emergência.

II O inversor no circuito é formado por uma rede resistiva com capacitores e amplificadores operacionais.

III Havendo falha da fonte normal de energia, os circuitos de segurança poderão funcionar normalmente, sendo atendidos pelas baterias, caso essas tenham carga suficiente para o suprimento.

IV O no-break é do tipo estático, porque usa componentes eletrônicos no retificador e inversor, ou seja, não usa máquinas rotativas para as transformações de tensão requeridas no circuito.

A quantidade de itens certos é igual a

A)

1.

B)

2.

C)

3.

D)

4.

#Questão 416036 - Engenharia Elétrica, Circuitos, FJPF, 2006, DNIT, Analista em Infraestrutura

Dado um circuito trifásico equilibrado, em regime permanente, sem presença de harmônicos, é correto afirmar que:

A)

o valor da potência trifásica total depende do tipo de ligação, estrela ou triângulo

B)

na ligação estrela, a potência ativa trifásica é dada pela expressão: 3V_linhaI_linhacosj

C)

a potência aparente total é sempre a soma da potência ativa e da potência reativa

D)

na ligação estrela, a potência ativa trifásica pode ser obtida através da expressão: 3V_faseI_linhacosj

E)

a potência aparente total depende do fator de potência

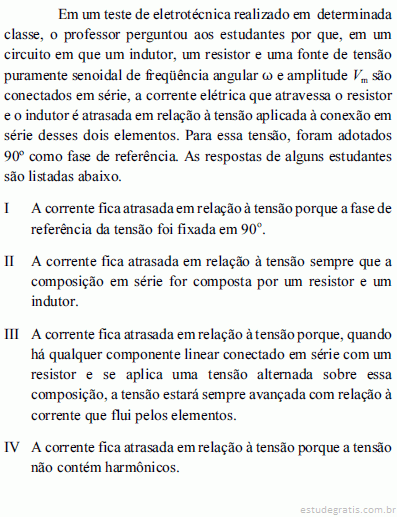

#Questão 416071 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2006, SGA/DF, Professor de Classe A

#Questão 416072 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2006, SGA/DF, Professor de Classe A
