#Questão 416287 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2008, INPE, Técnico da Carreira de Desenvolvimento Tecnológico

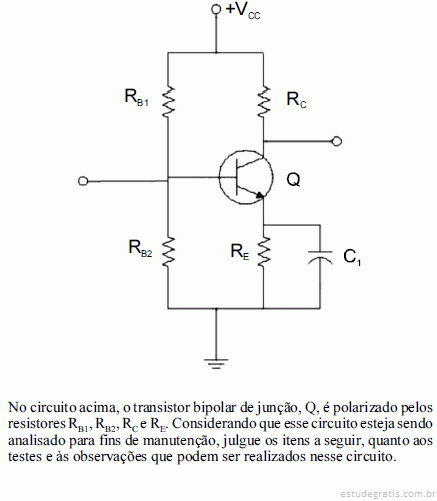

Se o transistor Q estiver operando na região ativa, a corrente de coletor é diretamente proporcional à corrente de base, para fins práticos e em torno de certo ponto de operação.

#Questão 416289 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2008, INPE, Técnico da Carreira de Desenvolvimento Tecnológico

Para se medir a corrente que entra no terminal de coletor do transistor Q, utilizando um amperímetro, basta colocar as pontas de teste entre os terminais de RC, sem desfazer qualquer ligação no circuito.

#Questão 416291 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2008, INPE, Técnico da Carreira de Desenvolvimento Tecnológico

Se a corrente de base do transistor Q for desprezível em comparação à corrente que atravessa RB1, então os resistores RB1 e RB2 formam um divisor de corrente.

#Questão 416293 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2008, INPE, Técnico da Carreira de Desenvolvimento Tecnológico

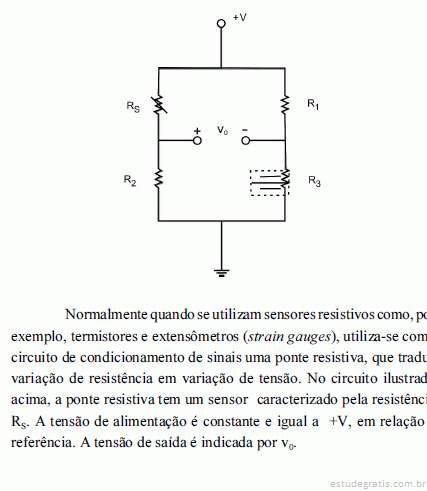

A respeito desse circuito, julgue os itens a seguir.

A tensão de saída v0 independe do valor da resistência R3.

#Questão 416294 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2008, INPE, Técnico da Carreira de Desenvolvimento Tecnológico

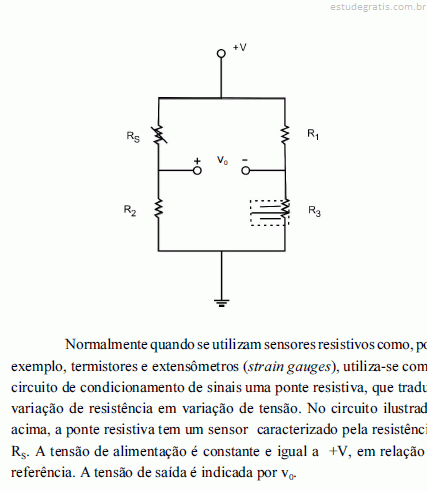

A respeito desse circuito, julgue os itens a seguir.

Se R1 = R3 e RS = R2, então a ponte está equilibrada, ou seja, v0 = 0 V.
