Questões sobre Circuitos

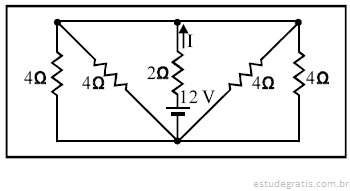

Considere o circuito elétrico linear mostrado na figura abaixo.

Com base nos dados desse circuito elétrico, julgue os itens a seguir.

A corrente I que flui pela fonte de tensão é igual a 4 A.

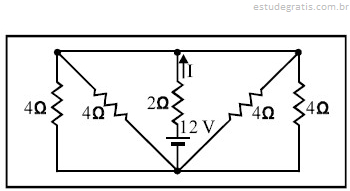

Considere o circuito elétrico linear mostrado na figura abaixo.

Com base nos dados desse circuito elétrico, julgue os itens a seguir.

Suponha que o resistor de 2 Ω que está conectado em série com a fonte de tensão apresente defeito e fique em curtocircuito. Nessa situação, a fonte de tensão não gera energia.

Tendo em vista que durante a partida os motores apresentam elevadas correntes, são utilizados métodos que permitem reduzir essas correntes para níveis aceitáveis. Considerando que as chaves soft-starters podem ser usadas para essa finalidade, julgue os itens que se seguem.

O funcionamento de chaves soft-starters é baseado exclusivamente na utilização de resistores que são chaveados por meio de comandos, como por exemplo, o acionamento manual de botoeiras.

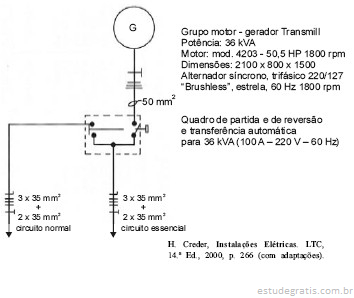

A figura acima mostra um grupo motor-gerador utilizado em um esquema de circuito de segurança. No esquema, existe um circuito normal, atendido pela concessionária de energia elétrica, e um circuito essencial, que é suprido somente pelo grupo motorgerador, caso o atendimento da concessionária de energia elétrica seja interrompido de alguma forma. Considerando essas informações, julgue os itens que se seguem.

Todos os condutores nos circuitos passam por dutos.

A figura acima mostra um grupo motor-gerador utilizado em um esquema de circuito de segurança. No esquema, existe um circuito normal, atendido pela concessionária de energia elétrica, e um circuito essencial, que é suprido somente pelo grupo motorgerador, caso o atendimento da concessionária de energia elétrica seja interrompido de alguma forma. Considerando essas informações, julgue os itens que se seguem.

Tanto no circuito normal quanto no essencial, há condutores de fase, de neutro e de terra.
