Questões sobre Circuitos

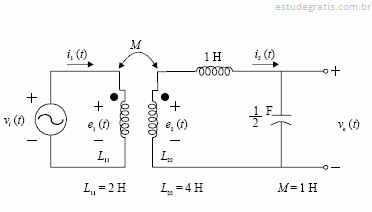

Considerando que o circuito elétrico com acoplamento magnético mostrado na figura acima seja alimentado por fonte de tensão senoidal vi(t) = 10sen(t) V, e que o circuito esteja operando em regime permanente, julgue os itens que se seguem.

A tensão instantânea v₀(t) é sempre igual a 2sen(t).

Considerando que o circuito elétrico com acoplamento magnético mostrado na figura acima seja alimentado por fonte de tensão senoidal vi(t) = 10sen(t) V, e que o circuito esteja operando em regime permanente, julgue os itens que se seguem.

A amplitude da tensão e₂(t) é inferior à amplitude da tensão v₀(t).

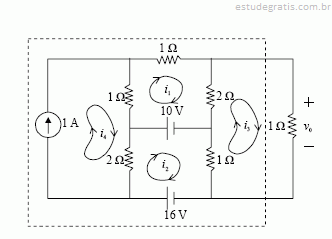

Considerando o circuito elétrico acima, alimentado por fontes independentes de tensão e de corrente e com as correntes de malha conforme os sentidos indicados, julgue os itens a seguir.

O circuito na região interna às linhas tracejadas é equivalente a um circuito formado por uma fonte independente de tensão conectada em série com um resistor de

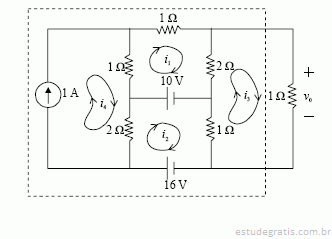

Considerando o circuito elétrico acima, alimentado por fontes independentes de tensão e de corrente e com as correntes de malha conforme os sentidos indicados, julgue os itens a seguir.

A tensão de saída v0 é igual a 1 ohm vezes a soma de 50% da corrente i₁ com 25% da corrente i₂.

Um circuito linear composto por um capacitor C, um resistor R e um indutor L, todos ligados em série, é alimentado por uma fonte de tensão vi(t). A relação entre a tensão no capacitor v0(t) e a tensão vi(t) da fonte é definida por meio da equação diferencial  Considerando que o capacitor e o indutor encontram-se descarregados no instante t = 0 s, e que o capacitor tem capacitância igual a 1 F, julgue os itens a seguir.

O valor da indutância do indutor nesse circuito é igual a 4 H.
