Questões sobre Circuitos

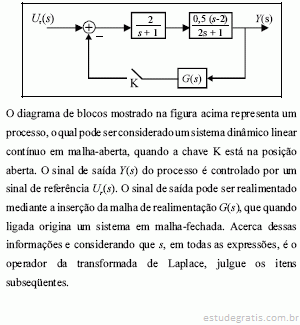

Se a chave K for fechada e G(s) =–1, diz-se que o sistema resultante apresenta realimentação unitária positiva. Para realimentação dessa natureza, qualquer sistema dinâmico linear é instável.

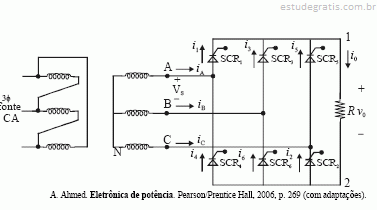

Considerando a figura acima, que mostra um circuito retificador trifásico controlado de seis pulsos em ponte (retificador trifásico de onda completa), julgue os itens a seguir.

Os dispositivos SCR1, SCR3 e SCR5 são disparados durante o semiciclo negativo das tensões de fase que os alimentam.

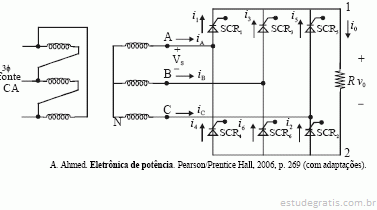

Considerando a figura acima, que mostra um circuito retificador trifásico controlado de seis pulsos em ponte (retificador trifásico de onda completa), julgue os itens a seguir.

A cada período de tempo equivalente a um ângulo de 240º, quatro pulsos são aplicados a cada SCR no ciclo da tensão de fase.

Considerando a figura acima, que mostra um circuito retificador trifásico controlado de seis pulsos em ponte (retificador trifásico de onda completa), julgue os itens a seguir.

A tensão e a corrente elétrica médias na carga dependem do ângulo de disparo dos SCRs.

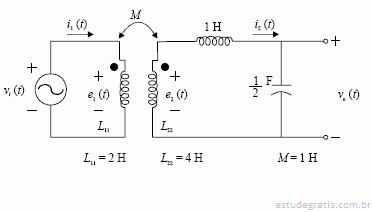

Considerando que o circuito elétrico com acoplamento magnético mostrado na figura acima seja alimentado por fonte de tensão senoidal vi(t) = 10sen(t) V, e que o circuito esteja operando em regime permanente, julgue os itens que se seguem.

Quando diferentes de zero, a corrente i₁(t) é o triplo da corrente i₂(t)
