Questões sobre Circuitos

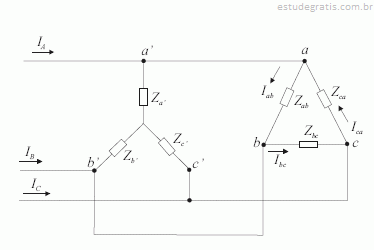

A figura a seguir representa um circuito trifásico que ilustra a conexão de duas cargas em paralelo ligadas a uma rede elétrica cuja alimentação é equilibrada e simétrica e que apresenta tensão de linha igual a 380

 Considerando a figura acima e as informações relativas ao circuito elétrico nela descrito, julgue os itens seguintes, considerando, ainda,

As correntes de linha I_A, I_B e I_C são as correntes de linha apenas da carga em estrela.

A figura a seguir representa um circuito trifásico que ilustra a conexão de duas cargas em paralelo ligadas a uma rede elétrica cuja alimentação é equilibrada e simétrica e que apresenta tensão de linha igual a 380

 Considerando a figura acima e as informações relativas ao circuito elétrico nela descrito, julgue os itens seguintes, considerando, ainda,

Se as duas cargas forem equilibradas, as correntes I_A, I_B e I_C terão a mesma intensidade, mesmo apresentando fases diferentes.

A figura a seguir representa um circuito trifásico que ilustra a conexão de duas cargas em paralelo ligadas a uma rede elétrica cuja alimentação é equilibrada e simétrica e que apresenta tensão de linha igual a 380

 Considerando a figura acima e as informações relativas ao circuito elétrico nela descrito, julgue os itens seguintes, considerando, ainda,

Ainda que a carga em triângulo seja desequilibrada e apresente impedância igual a 2 , na fase ab; igual a j2 , na fase bc e igual a !j2 , na fase ca, as correntes nas três fases dessa carga terão a mesma intensidade.

Considere que uma carga trifásica equilibrada seja suprida por um gerador ideal que apresente tensão trifásica equilibrada e simétrica cuja tensão de linha seja igual a 220 V. A partir dessas informações e considerando, ainda, que, para o seu funcionamento, a carga demande 10 A de corrente de linha e funcione com fator de potência indutivo igual a 0,8, julgue os itens a seguir.

A potência ativa absorvida pela carga é igual a 4.800 W.

Considere que uma carga trifásica equilibrada seja suprida por um gerador ideal que apresente tensão trifásica equilibrada e simétrica cuja tensão de linha seja igual a 220 V. A partir dessas informações e considerando, ainda, que, para o seu funcionamento, a carga demande 10 A de corrente de linha e funcione com fator de potência indutivo igual a 0,8, julgue os itens a seguir.

Caso a carga esteja ligada em triângulo, cada uma de suas correntes de fase terá intensidade inferior a 10 A.
