Questões sobre Circuitos

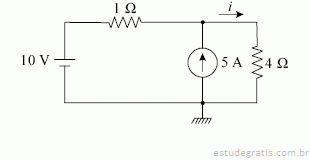

Com base nos dados do circuito elétrico acima esquematizado, que contém fontes independentes ideais de tensão e de corrente conectadas a dois resistores supostamente ideais, julgue os itens a seguir.

Nesse circuito, os resistores absorvem um total de 40 W de potência, apesar de a fonte de corrente fornecer 60 W.

Com base nos dados do circuito elétrico acima esquematizado, que contém fontes independentes ideais de tensão e de corrente conectadas a dois resistores supostamente ideais, julgue os itens a seguir.

A tensão nos terminais da fonte de corrente é superior a 10 V.

Com base nos dados do circuito elétrico acima esquematizado, que contém fontes independentes ideais de tensão e de corrente conectadas a dois resistores supostamente ideais, julgue os itens a seguir.

No circuito em questão, se um resistor de resistência R finita for conectado em série com a fonte de corrente, a corrente i, indicada no circuito, não será afetada, qualquer que seja o valor da resistência R.

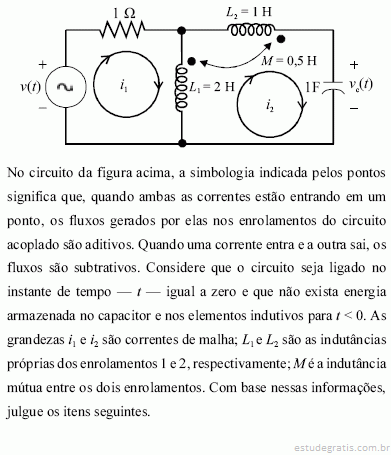

A tensão v_c(t) pode ser corretamente determinada por meio da expressão

A respeito de conversores estáticos do tipo inversor (conversor CC-CA), julgue os itens subseqüentes.

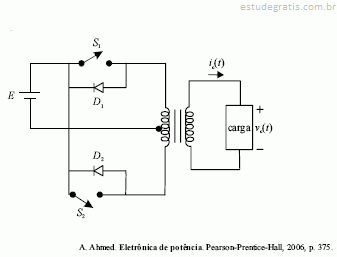

Considerando-se que o circuito mostrado na figura a seguir consista em um inversor com terminal central, no qual a tensão na carga — v_c (t) — seja ajustada mediante o controle da duração do tempo de chaveamento das chaves S₁ e S₂, é correto afirmar que essas chaves devem ficar ora ligadas, ora desligadas, mas em momentos diferentes.
