Questões sobre Circuitos

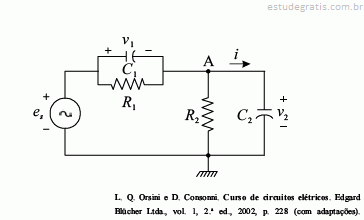

A figura acima mostra um circuito elétrico alimentado por uma fonte de tensão ideal e s . Nesse circuito, os elementos elétricos são supostamente ideais, sendo que os capacitores de capacitâncias C ₁ e C ₂ encontram-se descarregados no instante de tempo — t — igual a zero. A partir dessas informações, julgue os itens que se seguem.

Caso o capacitor de capacitância C₂ fosse substituído por um indutor com indutância L e a fonte de tensão representasse um sinal de excitação em degrau, então, em regime permanente, a corrente i seria não-nula.

A corrente elétrica i(t), em regime permanente, tem amplitude inferior a 5 A.

A corrente i(t) está avançada da tensão v(t).

Se a freqüência da tensão v(t) for duplicada, nenhuma alteração ocorrerá na amplitude da corrente i(t).

Considere a rede resistiva alimentada por tensão CC mostrada na figura seguinte.

Tendo como base as informações do circuito ilustrado acima, julgue os itens que se seguem.
