Questões sobre Circuitos

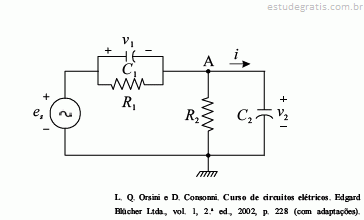

A figura acima mostra um circuito elétrico alimentado por uma fonte de tensão ideal e s . Nesse circuito, os elementos elétricos são supostamente ideais, sendo que os capacitores de capacitâncias C ₁ e C ₂ encontram-se descarregados no instante de tempo — t — igual a zero. A partir dessas informações, julgue os itens que se seguem.

A equação característica desse circuito pode ser corretamente expressa por _, em que s é o operador da transformada de Laplace.

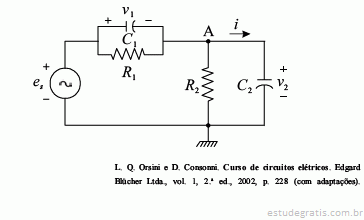

A figura acima mostra um circuito elétrico alimentado por uma fonte de tensão ideal e s . Nesse circuito, os elementos elétricos são supostamente ideais, sendo que os capacitores de capacitâncias C ₁ e C ₂ encontram-se descarregados no instante de tempo — t — igual a zero. A partir dessas informações, julgue os itens que se seguem.

Na situação em que R₁ = R₂ e C₁ = C₂, a função de transferência do circuito, definida como a relação entre a saída v₂ e a entrada e_s , é igual a 0,5, independentemente da freqüência.

Julgue os itens que se seguem, relativos a conversores.

O circuito mostrado na figura abaixo é apropriado para inversão modulada por largura de pulso.

A figura acima mostra um circuito elétrico alimentado por uma fonte de tensão ideal e s . Nesse circuito, os elementos elétricos são supostamente ideais, sendo que os capacitores de capacitâncias C ₁ e C ₂ encontram-se descarregados no instante de tempo — t — igual a zero. A partir dessas informações, julgue os itens que se seguem.

Supondo-se que a tensão de entrada seja dada por  V, então a amplitude da tensão de saída v₂ será igual a

A figura acima mostra um circuito elétrico alimentado por uma fonte de tensão ideal e s . Nesse circuito, os elementos elétricos são supostamente ideais, sendo que os capacitores de capacitâncias C ₁ e C ₂ encontram-se descarregados no instante de tempo — t — igual a zero. A partir dessas informações, julgue os itens que se seguem.

Supondo-se que a tensão e_s seja um degrau cuja amplitude é igual a 100 V, então, em regime permanente, a tensão v₁ será  exatamente igual a .
