Questões sobre Circuitos

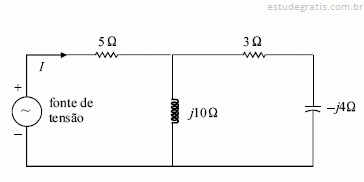

O circuito acima é alimentado por uma fonte de tensão, cujo fasor é igual a 50 /0º V. Considerando que a freqüência do sinal de tensão da fonte seja igual a 60 Hz e que  = 3,14, e que , julgue os itens que se seguem.

A indutância do indutor é menor que 0,1 H.

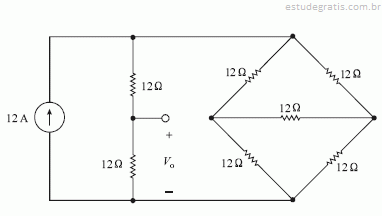

Com relação ao circuito acima, julgue os itens subseqüentes.

A tensão V o é igual a 96 V.

Se o capacitor ficar em curto-circuito, a constante de tempo do circuito resultante será negativa.

Com relação aos testes típicos realizados em um transformador trifásico com o objetivo de levantar as características do seu circuito equivalente, e considerando que esse circuito é utilizado para a realização de simulação em regime permanente à freqüência industrial, julgue os itens a seguir.

No teste a vazio de um transformador de dois enrolamentos, um dos enrolamentos fica em aberto e, em geral, uma tensão é aplicada no outro enrolamento.

Acerca dos circuitos com acoplamento, julgue os seguintes itens.

Considere que entre duas bobinas de um circuito exista um acoplamento de 100%. Nessa situação, se a indutância de uma bobina for de 10 mH e a indutância mútua for de 4 mH, então a indutância da outra bobina é igual a 1,6 mH.
