Listagem de Questões sobre Circuitos

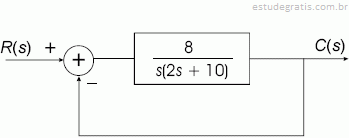

Considerando a figura acima, que mostra, na forma de diagrama de blocos, a representação de um processo físico cuja entrada é R(s) e cuja saída é C(s), em que s é o operador complexo da transformada de Laplace, julgue os itens subseqüentes.

Caso R(s) represente uma tensão senoidal com amplitude igual a 1 V e velocidade angular igual a 0,8 rad/s, então, em regime permanente, a amplitude do sinal de saída C(s) será menor que 80% da amplitude do sinal de entrada.

Acerca dos circuitos com acoplamento, julgue os seguintes itens.

Nenhum material magnético é usado para acoplar bobinas em um transformador linear.

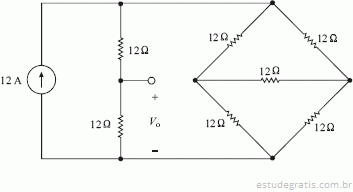

Com relação ao circuito acima, julgue os itens subseqüentes.

A resistência equivalente do circuito conectado à fonte de corrente é igual a 8.

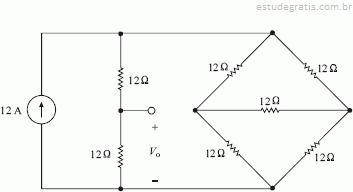

Com relação ao circuito acima, julgue os itens subseqüentes.

A tensão Vo é igual a 96 V.

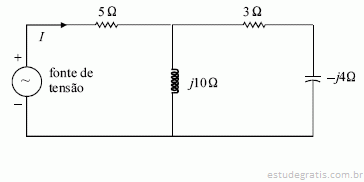

O circuito acima é alimentado por uma fonte de tensão, cujo fasor é igual a 50 / V. Considerando que a freqüência do sinal de tensão da fonte seja igual a 60 Hz e que  = 3,14, e que , julgue os itens que se seguem.

A corrente I está atrasada em relação à tensão da fonte.
