Questões de Engenharia Elétrica do ano 2023

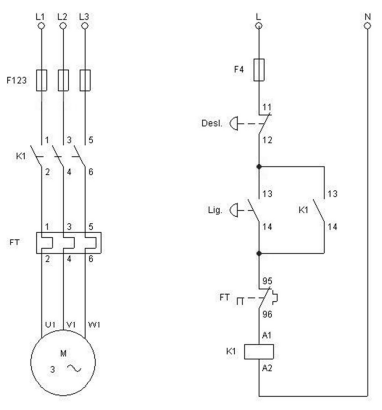

A partir das figuras precedentes, que ilustram, respectivamente, circuitos de potência e de comando de um motor trifásico, julgue o item seguinte.

No circuito de comando, o componente identificado por Lig desempenha a mesma função do componente FT.

A partir das figuras precedentes, que ilustram, respectivamente, circuitos de potência e de comando de um motor trifásico, julgue o item seguinte.

O componente identificado por K1 é um elemento de conversão eletromecânica.

A partir das figuras precedentes, que ilustram, respectivamente, circuitos de potência e de comando de um motor trifásico, julgue o item seguinte.

Caso o motor possua seis terminais acessíveis e potência nominal de 5 CV com tensão trifásica 220/380 V, 60 Hz, então, para uma rede de alimentação, L1-L2-L3, de 380 V, 60 Hz, o motor deverá ser ligado na configuração estrela.

   Uma rede trifásica equilibrada alimenta dois circuitos para aquecimento. Cada circuito possui três resistores de potência para aquecimento, com os mesmos parâmetros: no primeiro, os resistores estão conectados em estrela; e no segundo, os resistores foram conectados em triângulo.
Tendo como referência essa situação hipotética, julgue os itens subsecutivos.
Nas duas configurações, os resistores estão sob a mesma diferença de potencial.

   Uma rede trifásica equilibrada alimenta dois circuitos para aquecimento. Cada circuito possui três resistores de potência para aquecimento, com os mesmos parâmetros: no primeiro, os resistores estão conectados em estrela; e no segundo, os resistores foram conectados em triângulo.
Tendo como referência essa situação hipotética, julgue os itens subsecutivos.
Na configuração em estrela, os resistores consomem uma potência ativa três vezes maior que a potência ativa liberada quando na configuração em triângulo.
