Questões de Engenharia Elétrica do ano 2023

Qual a potência de um forno elétrico de aquecimento indireto destinado à fusão de 1 t de aço (que consome uma energia de 295 kWh/t) por corrida em um tempo de 30 minutos?
Considere um rendimento de 60%.

Com relação ao esquema de partida de motores de indução por meio de chave estrela-triângulo, é CORRETO afirmar que

Considere a seguinte instalação elétrica composta por quatro motores de indução idênticos.

Considerando que a impedância assinalada no circuito está na base de 100 kVA, qual o valor da corrente de curto-circuito trifásico simétrica na Barra 1 em pu?

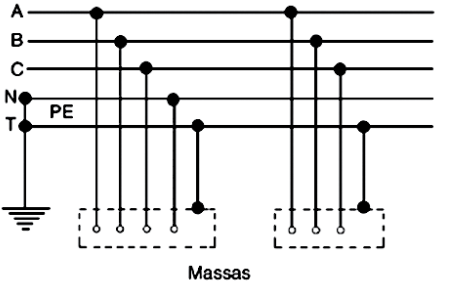

Considere o esquema de aterramento apresentado na figura abaixo:

Com relação a esse esquema, é INCORRETO afirmar que

Determine o diâmetro mínimo do eletroduto rígido de aço-carbono capaz de conter os condutores de 5 circuitos monofásicos de uma mesma instalação, todos com condutores isolados com PVC 70 °C, sendo dois circuitos com condutores de 6 mm² (cuja área total vale 16,6 mm² ), dois circuitos com condutores de 4 mm² (cuja área total vale 13,2 mm² ) e um circuito com condutores de 2,5 mm² (cuja área total vale 10,2 mm² ). O condutor de proteção dos cinco circuitos é de 6 mm² .

O diâmetro mínimo do eletroduto rígido de aço carbono para essa função é de
